Frame Style Press DSLQ-F

El equipo de vulcanización del marco de la banda transportadora DSLQ-F tiene un marco de aluminio que permite operaciones rápidas y fáciles. Ofrece un excelente empalme vulcanizado en caliente para todas las bandas de capas de tela. El marco incluye manijas en los extremos y anillos de posicionamiento (para modelos más grandes), puede maniobrar fácilmente en la posición de empalme deseada.

Información del Producto:

1. Estilo de diseño: estilo de marco
2. Sistema de presión: bolsa de goma estándar, presión de aire
3. Presiones de funcionamiento: 7 bar (100 psi)
4. Tipo de correa de empalme: correa EP
5. Refrigeración: Refrigeración por agua;
6. Placa calefactora: resistencia eléctrica blindada o elementos de silicona

Opcional:

1. El elemento calefactor de silicona es opcional
2. Anillos de elevación en el marco superior (fácil de levantar)
3. Bomba de agua manual

Si necesita algo de Frame press, no dude en contactarnos.

Características:

       1. La prensa de marco de vulcanización solo tiene dos partes, se puede usar rápidamente sin ensamblar.
       2.Incluye sistema de refrigeración por agua.
       3.Presiones de funcionamiento hasta 7 bar (100 psi). Si necesita 14 bar (200 psi) o especial para uso en taller,                      también se puede producir.
       4.Diseño portátil para trabajos archivados.
       5.Proceso totalmente automático programado desde la centralita (calefacción, tiempo de permanencia).
       6.Voltaje de trabajo: 220V, 380V, 400V, 415V, 440V, 480V, 525V o cualquier otro bajo pedido
       7.Tamaño flexible del equipo de vulcanización DSLQ-F, excepto el tamaño estándar, también se puede fabricar otrotamaño que necesite.

Especificaciones:

Placa de calentamiento

Placa Beltwin construida con tablones extruidos, elemento calefactor y aislamiento compuesto duradero. Cada placa se adapta a las irregularidades de la banda, asegurando toda el área de empalme. Platos disponibles, ya sea de diseño rómbico o rectangular. Temperatura máxima 325 °F (160 ℃)

Marco

El marco de aluminio tiene 2 partes, la parte superior incluye el marco y la placa de calentamiento superior, la parte inferior incluye la placa de calentamiento inferior, la bolsa de presión y el marco. Extremos equipados con asas de transporte retráctiles en modelos más pequeños.

Sistema de bolsa de presión

Puede usarse tanto para agua como para aire, normalmente, presión de aire usada, a través de un compresor de aire.

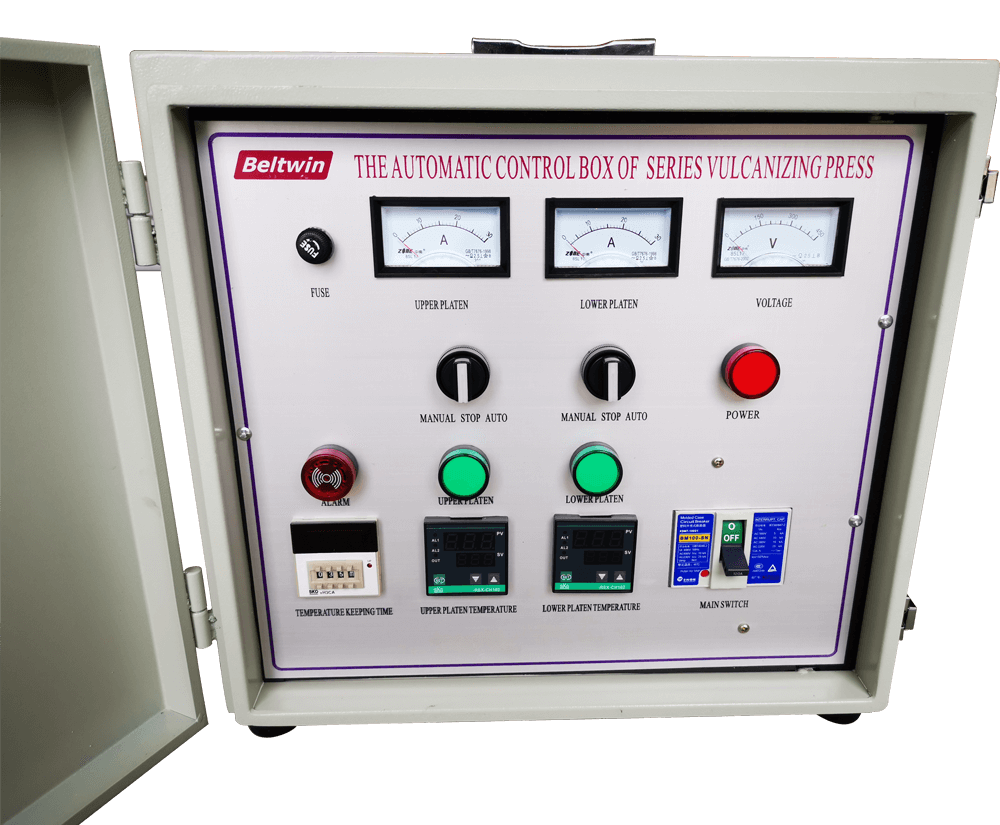

Panel de control automático

Con control de tiempo y control de temperatura digital. Después de configurar la temperatura de calentamiento de ambas placas, el tiempo de permanencia, la temperatura de enfriamiento y la presión, todo el proceso de empalme se ejecutará automáticamente. Todas las piezas utilizan dispositivos eléctricos de alta calidad con certificado CE. En caso de falla del controlador electrónico, también es posible la operación manual.

Dimensión de la placa de calentamiento: (otra dimensión, póngase en contacto con nosotros libremente)

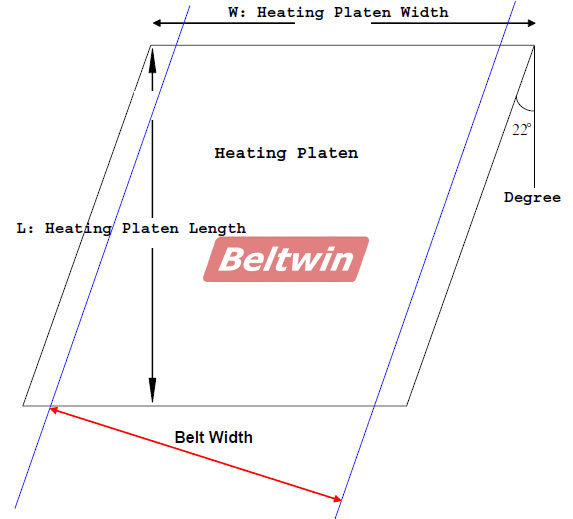

Ángulo de sesgo   22° grado, rectángulo o cualquier otro bajo pedido

Tabla de pedidos de la prensa de marco de vulcanización DSLQ-F:

Presión máxima de funcionamiento 100 psi, si es necesario, 200 psi también puede producir

TAMAÑO DE LA PLACA		ANCHO MÁXIMO DE LA CORREA
IN	MM	IN	MM
MODELOS RECTANGULARES
14x20	355x510	18	450
14x26	355x660	24	600
14x34	355x865	30	750
18x42	455x1065	38	950
14x46	355x1170	42	1050
18x46	455x1170	42	1050
26x46	660x1170	42	1050
18x52	455x1320	48	1200
14x54	355x1370	50	1250
18x64	455x1625	60	1500
MODELOS ROMBOIDES: TODOS LOS PLATOS CONSTRUIDOS EN UN BIAS DE 22° CON UN PILOTO DE"MANO IZQUIERDA".
19x24	480x610	20	500
19x30	480x760	24	600
28x30	710x760	24	600
19x37	480x940	32	800
28x37	710x940	32	800
19x43	480x1090	36	900
22x43	560x1090	36	900
28x43	710x1090	36	900
19x50	480x1270	42	1050
28x50	710x1270	42	1050
19x56	480x1420	48	1200
28x56	710x1420	48	1200
19x62	480x1575	54	1350
28x62	710x1575	54	1350
19x70	480x1780	60	1500

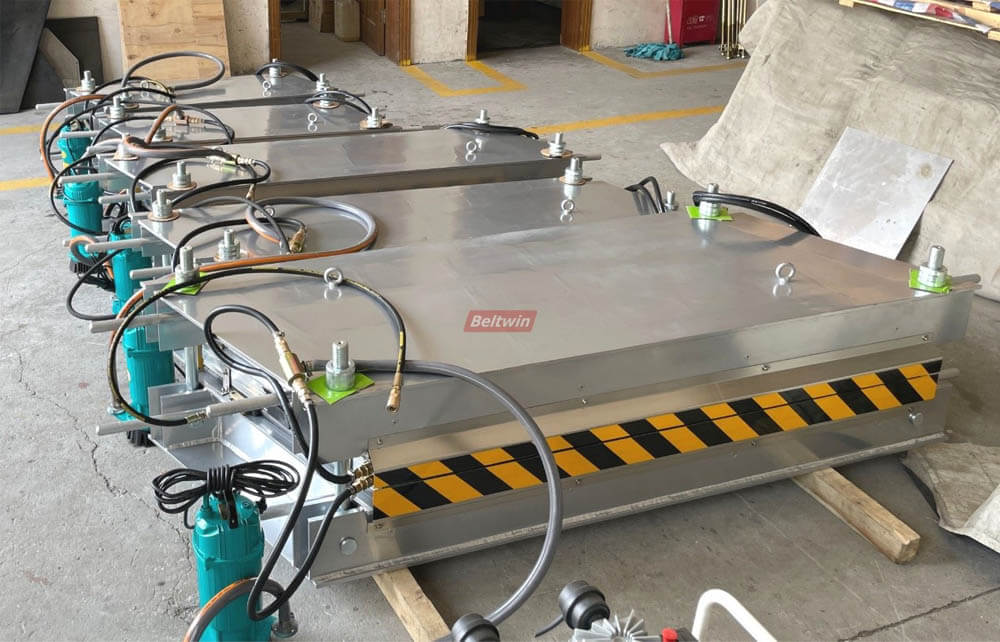

Fotos de entrega de prensa de marco de vulcanización:

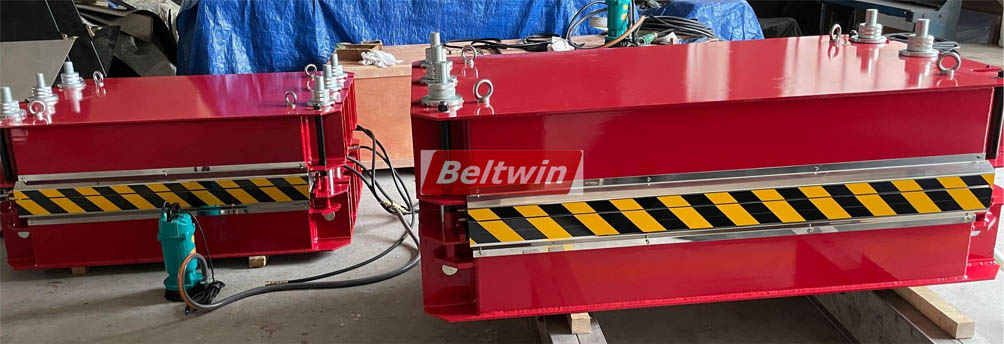

Prensa de marco de vulcanización de diseño resistente de cinta transportadora de goma especial para uso en talleres:
