Máquina de solda por correia de alta frequência

La máquina de soldadura de alta frecuencia BELTWIN se utiliza para fabricar fácilmente varios listones, escalones y paredes laterales.

Nuestro soldador de alta frecuencia está hecho especialmente para la cinta transportadora que está hecha de PVC y TPU, cintas transportadoras, tacos en T y tacos fabricados, paredes laterales.

Información del Producto:

1. Potência da máquina: 15KW
2. Comprimento de soldagem: Grampo: Max 1100mm, Sidewall: Max 600mm de uma só vez
3. Largura máxima da correia: 1200mm
4. Tensão de trabalho: 380V 3 fases, outra tensão disponível mediante solicitação
5. Ajuste a corrente pelo botão

Opções:

1. Tampa de proteção
2. Caixa de controle remoto ou painel de controle remoto

Funcionalidade:

1. Usado para correia industrial, correia transportadora, correia de transmissão, defletor, soldagem de parede lateral
2. O sulco da máquina é profundo e largo. É conveniente soldar grandes áreas.
3. Adotando dispositivo de proteção de faísca de alta sensibilidade para evitar danificar o molde.
4. O comprimento de soldagem pode ser estendido para 700 mm ou mais por uma vez.
5. Caixa de vibração quadrada de alta frequência modelo europeu, mais estável na saída.
6. Ajustar a corrente através do botão é mais preciso.

Especificações técnicas:

• Saídas de potência HF 15KW
• Saída de alta frequência estável
• Fonte de alimentação: 3P 380V 50HZ
• Universal para T-Cleats, X-Cleats, L-Cleats, Sidewalls, perfil , V-Guides etc.
• Ciclos de soldagem HF automatizados
• Fácil configuração e operação
• Totalmente blindado HF, máquina inteira sob proteção
• Com proteção séria: A proteção de resistência atual, proteção contra faíscas e proteção de freio de emergência
• Tubo de vácuo de alta qualidade da CANON, fabricado no Japão.
• Use pneumatic lifting system
• Length of working table: 1000mm
• Can used for various material thicknesses and cleat/ side wall heights (upto 120mm)

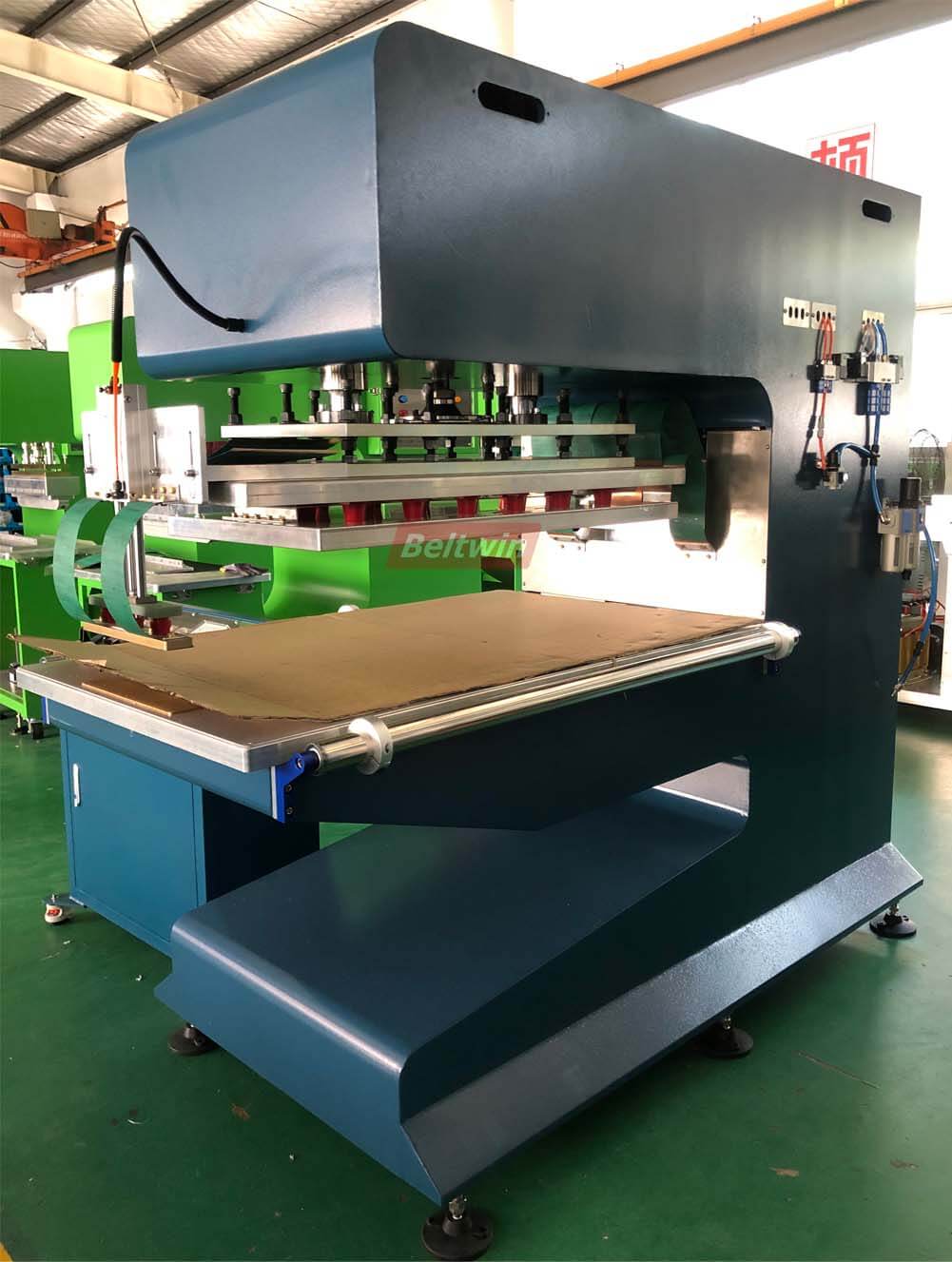

Fotos para máquina de alta frequência

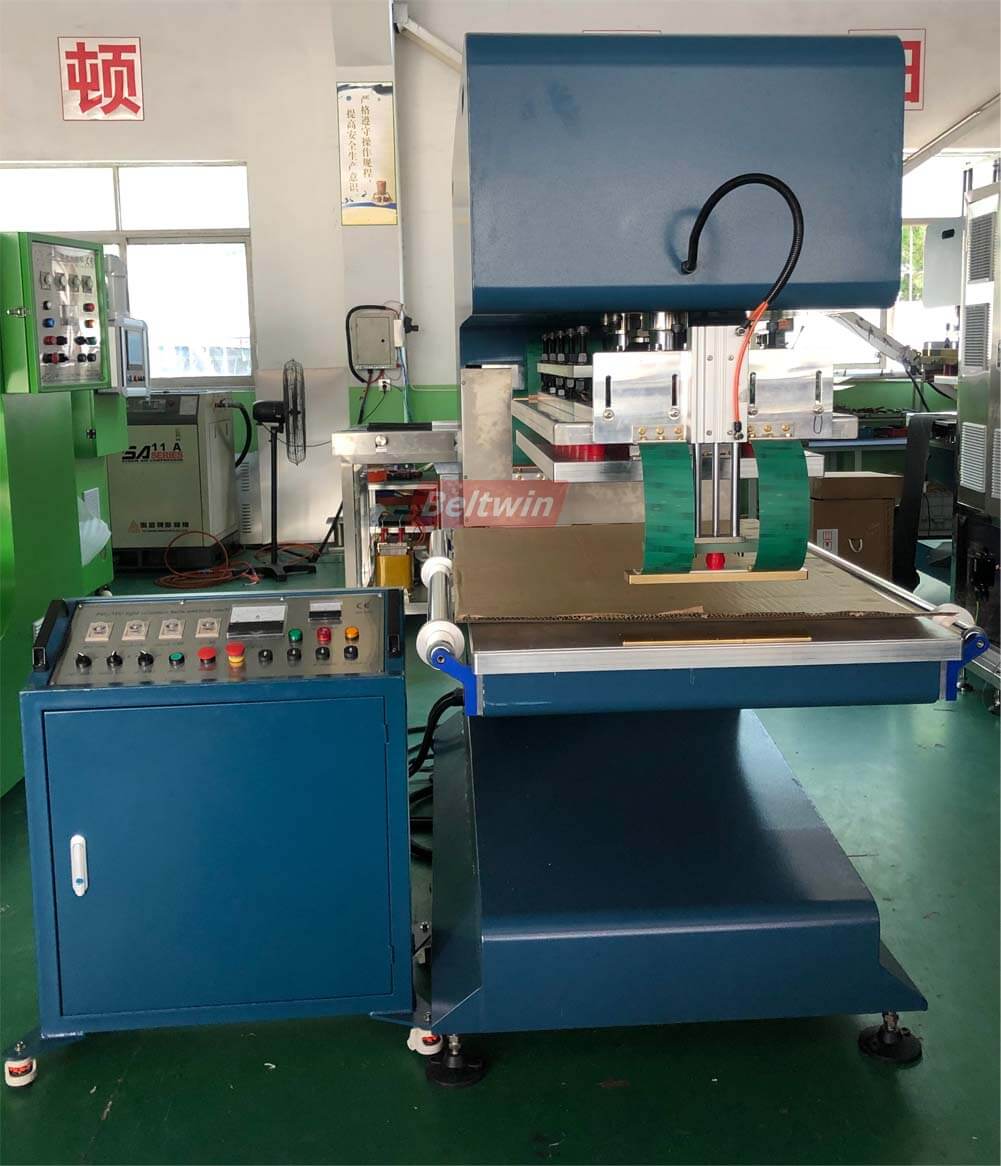

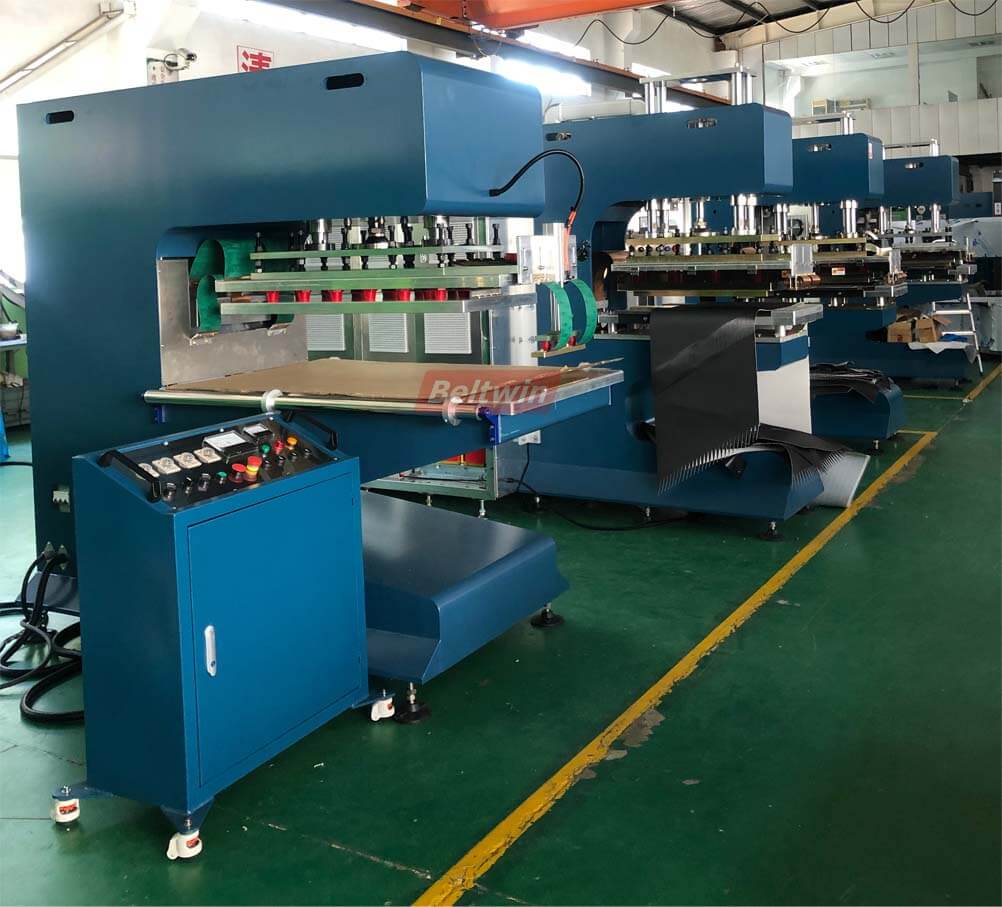

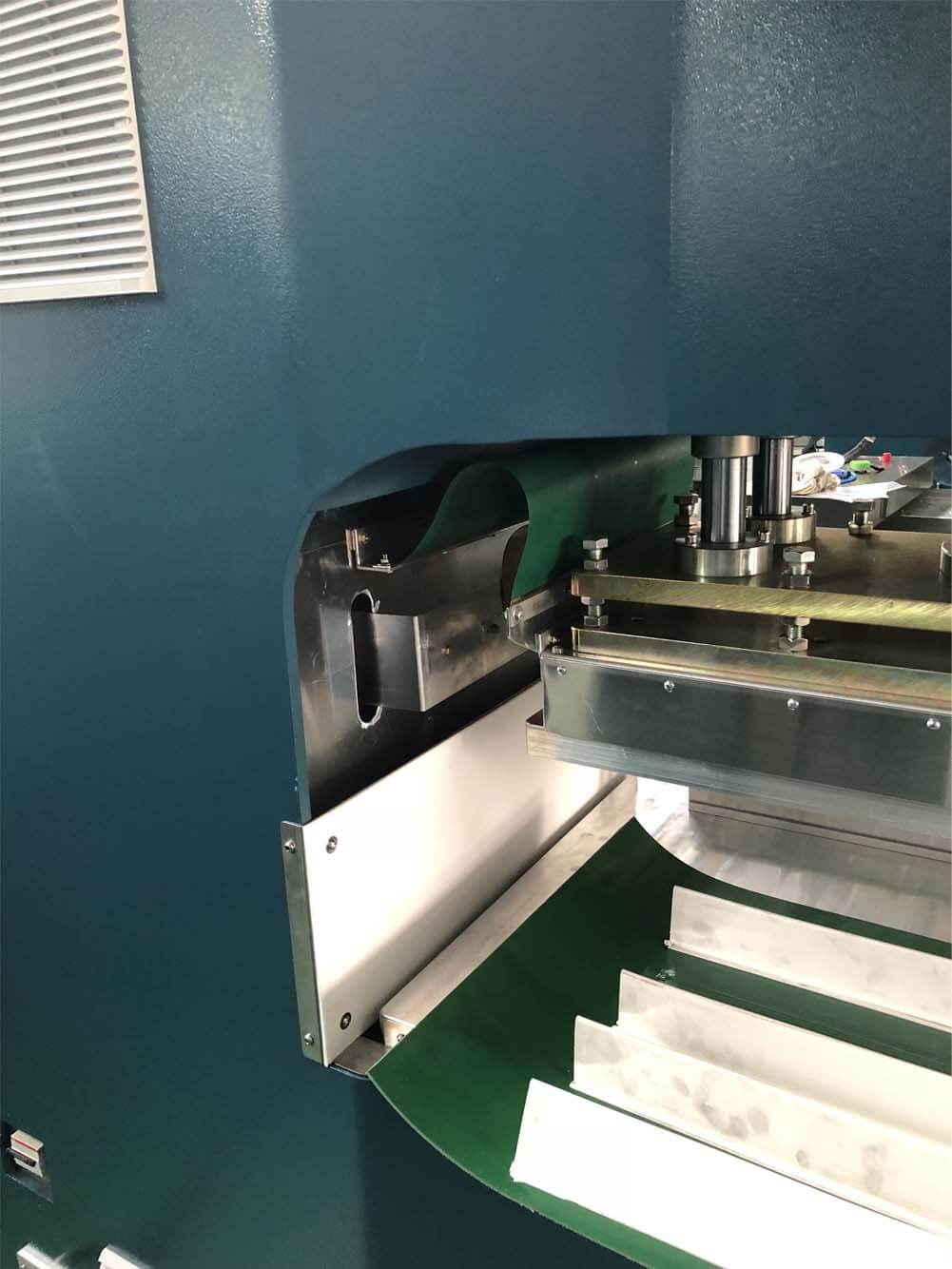

Máquina HF 15KW com caixa de controle móvel:

O comprimento da mesa de trabalho é de 1000 mm, pode soldar um grampo de comprimento máximo de 1100 mm ou parede lateral de 600 mm de comprimento em correia de PVC/PU de 1200 mm de uma só vez.

Vantagens:

• 15 anos de vida longa
• Estrutura confiável da máquina, perfil transversal sem solda e parafusos. Corte da placa de metal completa. Oferecer maior tempo de vida.

• Saída de oscilação de alta frequência estável
• Proteção de brilho sensível
• Pré-aquecimento rápido e aquecimento estável,
• Blindagem eficaz da saída de energia de alta frequência
• Proteção contra sobrecorrente
• Pré-aquecimento rápido e aquecimento estável, aplicável para soldagem de grandes áreas, reduz pelo menos 30% de potência de alta frequência

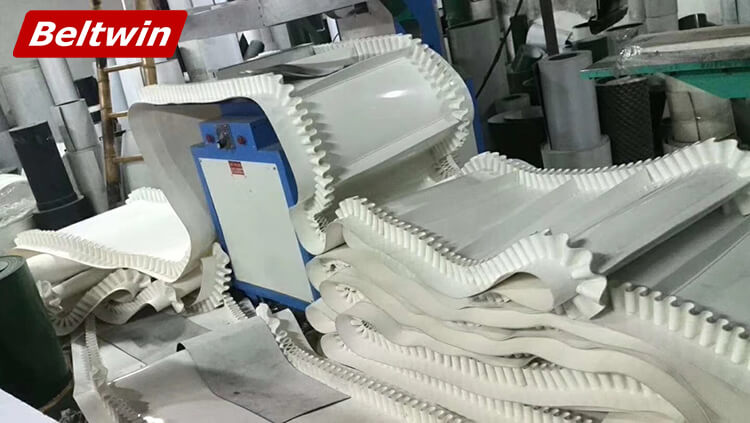

• Campo de aplicação: Sidewall, Cleat, Serging e soldagem guia.
• Aprovado pela CE e Monitoramento de Segurança Padrão da UE
• Fornecer suporte técnico profissional e serviço pós-venda a tempo.

Marca de segurança

Para travessas e parede lateral de 3 mm de espessura:

Tempo de atraso: defina-o em 3S

Tempo de soldagem: 50S

(u pode ajustar o tempo de acordo com o caso real quando o material é muito grosso ou muito fino, lentamente por 5S
intervalo )

Tempo de resfriamento: 45S
Tempo de subida: 3S
Contador: 0,5-0,6 para grampos de PVC e parede lateral
0,8-1,0 para travessas de PU e parede lateral.

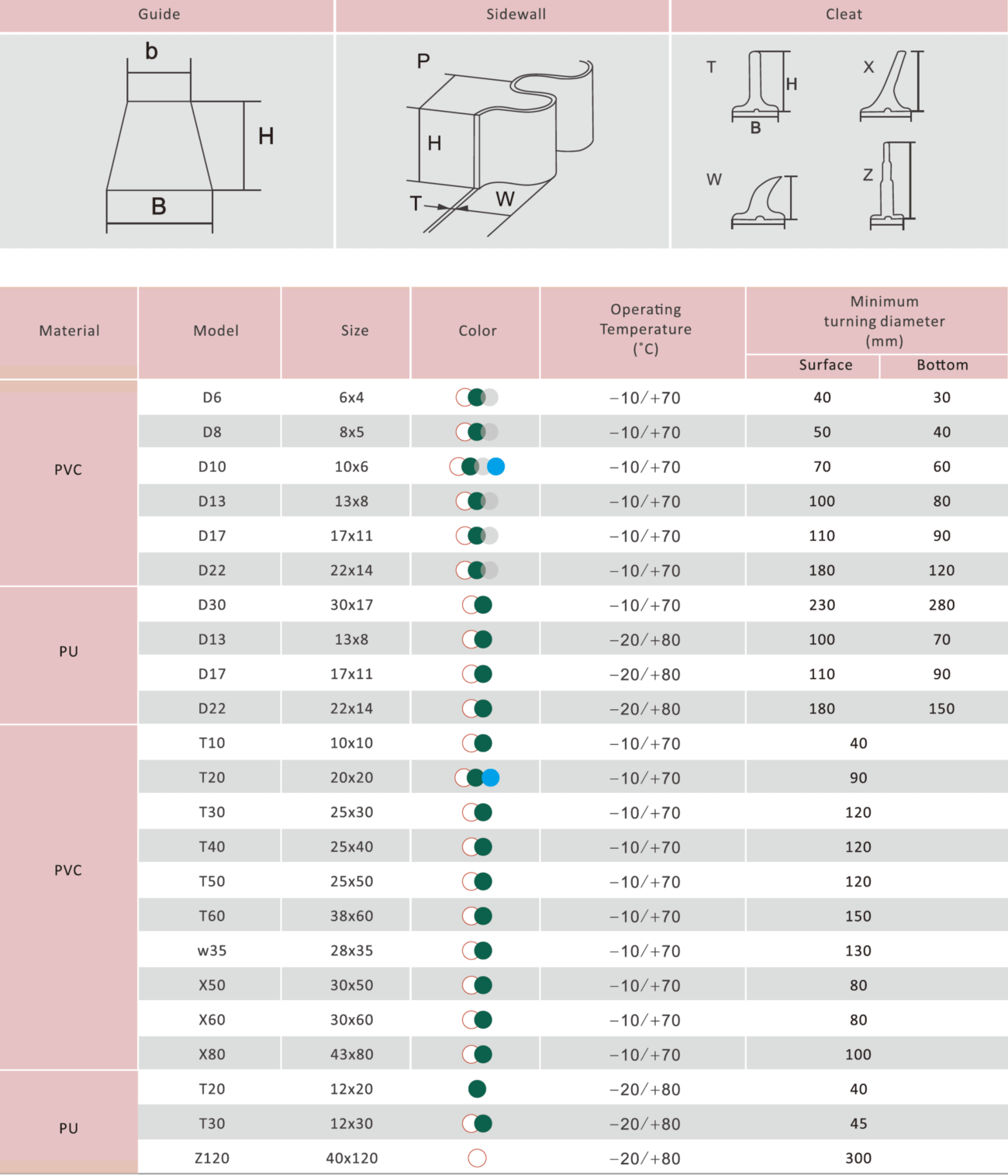

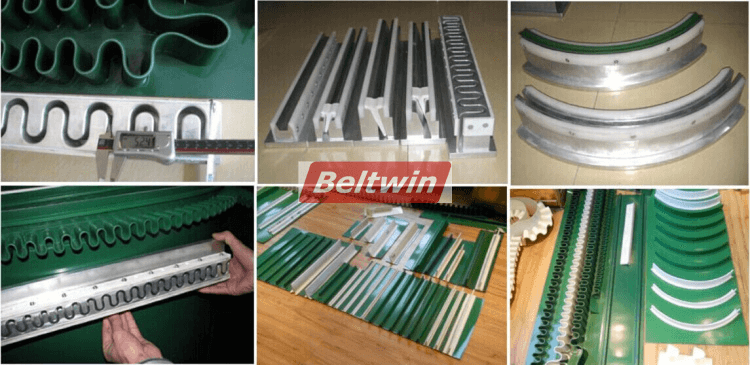

Moldes de perfil

A máquina HF precisa de molde para terminar o trabalho de soldagem, em relação ao molde, listamos alguns tamanhos normais conforme você escolher e o comprimento padrão do molde é de 500 mm.
