Máquina de solda de alta frequência com correia de transmissão positiva

A máquina de solda de alta frequência BELTWIN está usando para Fabricações de vários grampos, degraus e paredes laterais podem ser feitas facilmente.

Soldagem de alta frequência (HF) ou soldagem por radiofrequência (RF) é a união de material de PVC ou PU fornecendo energia HF na forma de um campo eletromagnético e pressão para as superfícies da correia transportadora de PVC ou PU.

Informação do produto:

1. Potência da máquina: 12KW
2. Comprimento de soldagem: grampo, parede lateral, guia V 500 ~ 600 mm de uma só vez
3. Largura máxima da correia: 1600mm
4. Tensão de trabalho: 380V 3 fases, outra tensão disponível mediante solicitação

Opções:

1. Tampa de proteção
2. Caixa de controle remoto

Nosso soldador de alta frequência é especialmente feito para a correia transportadora que é feita de PVC e TPU, correias transportadoras, presilhas em T e presilhas fabricadas, paredes laterais.

Funcionalidade:

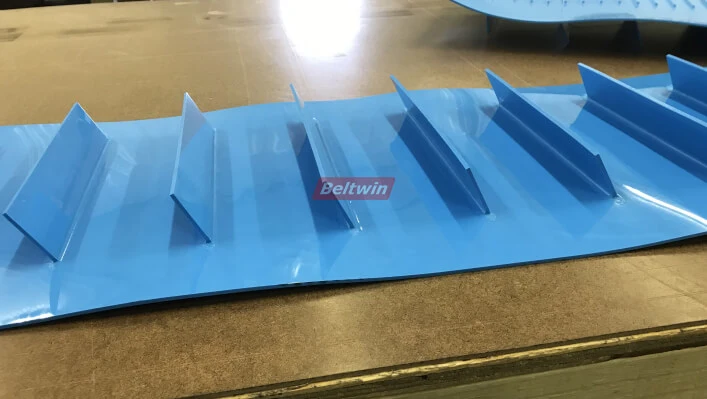

1. Usado para correia industrial, correia transportadora, correia de transmissão, defletor, soldagem de parede lateral
2. O sulco da máquina é profundo e largo. É conveniente soldar grandes áreas.
3. Adotando dispositivo de proteção de faísca de alta sensibilidade para evitar danificar o molde.
4. O comprimento de soldagem pode ser estendido para 700 mm ou mais por uma vez.
5. Caixa de vibração quadrada de alta frequência modelo europeu, mais estável na saída.

Especificações técnicas:

• Saídas de potência HF 12KW
• Saída de alta frequência estável
• Potência de entrada: 18KVA
• Frequência de trabalho: 27,12Mhz
• Fonte de alimentação: 3P 380V 50HZ
• Universal para T-Cleats, X-Cleats, L-Cleats, Sidewalls, perfil , V-Guides etc.
• Ciclos de soldagem HF automatizados
• Fácil configuração e operação
• Totalmente blindado HF, máquina inteira sob proteção
• Com proteção séria: A proteção de resistência atual, proteção contra faíscas e proteção de freio de emergência
• Tubo de vácuo de alta qualidade da CANON, fabricado no Japão.
• Use sistema de elevação pneumático
• Tamanho da placa de solda superior: 450*600mm
• Tamanho da mesa de trabalho: 800*800mm
• Pode ser usado para várias espessuras de material e alturas de travessa/parede lateral (até 120 mm)

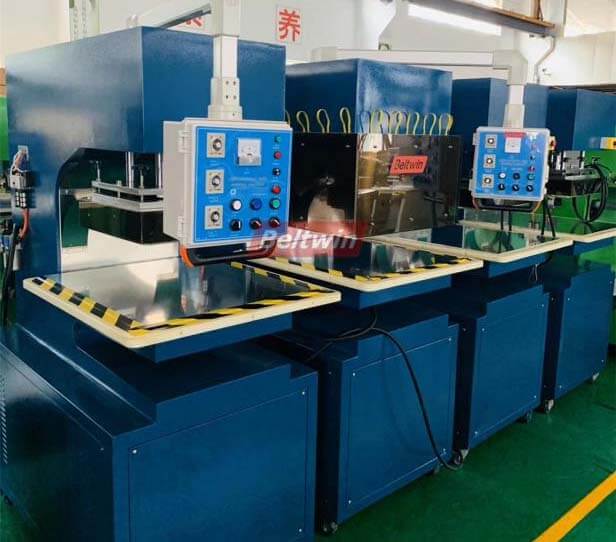

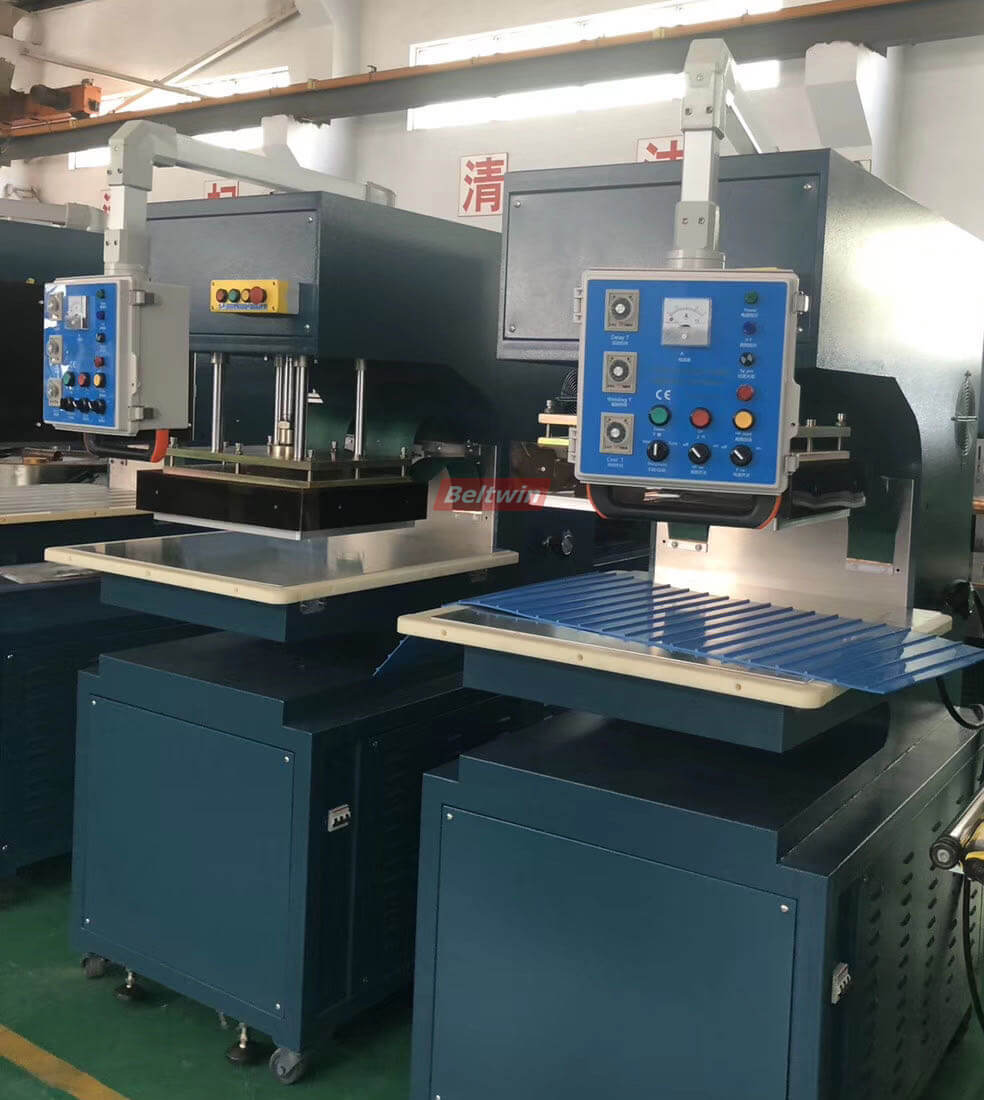

1.Fotos para máquina de alta frequência

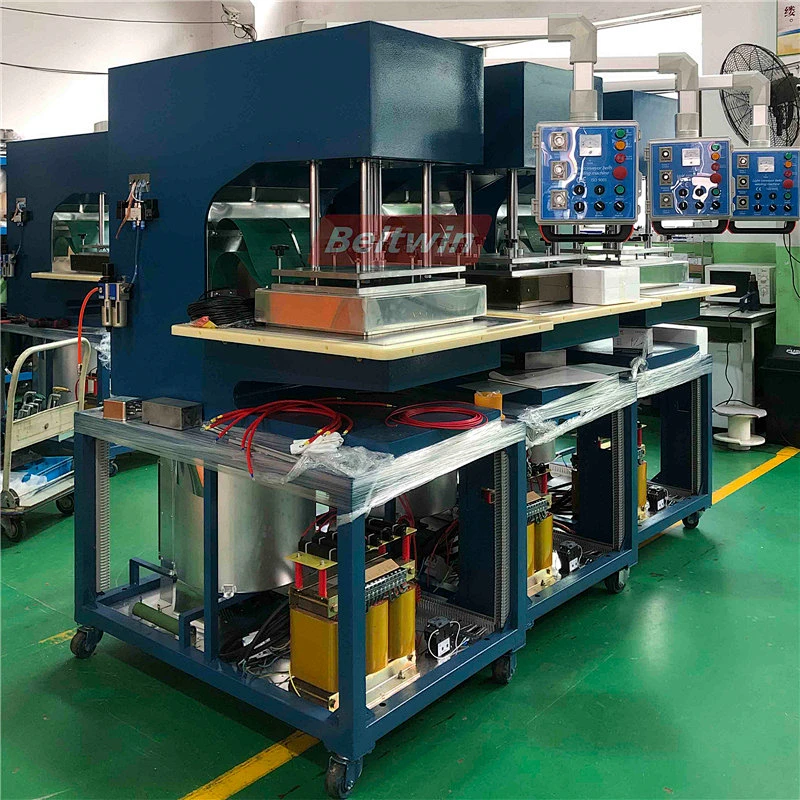

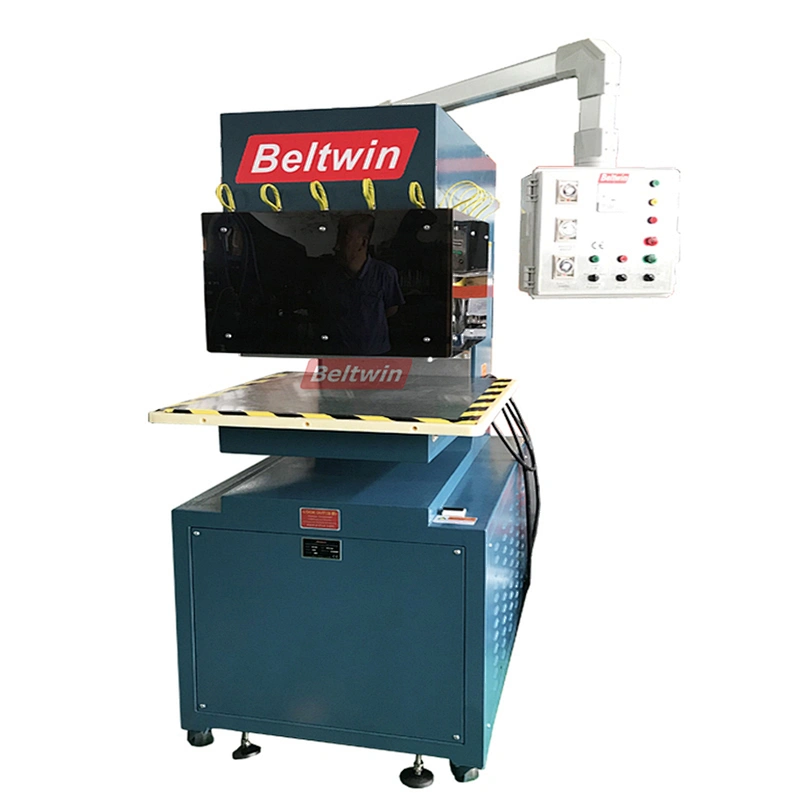

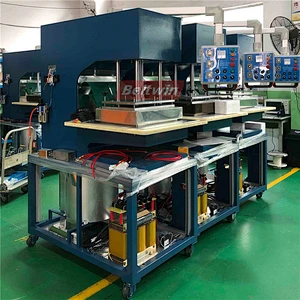

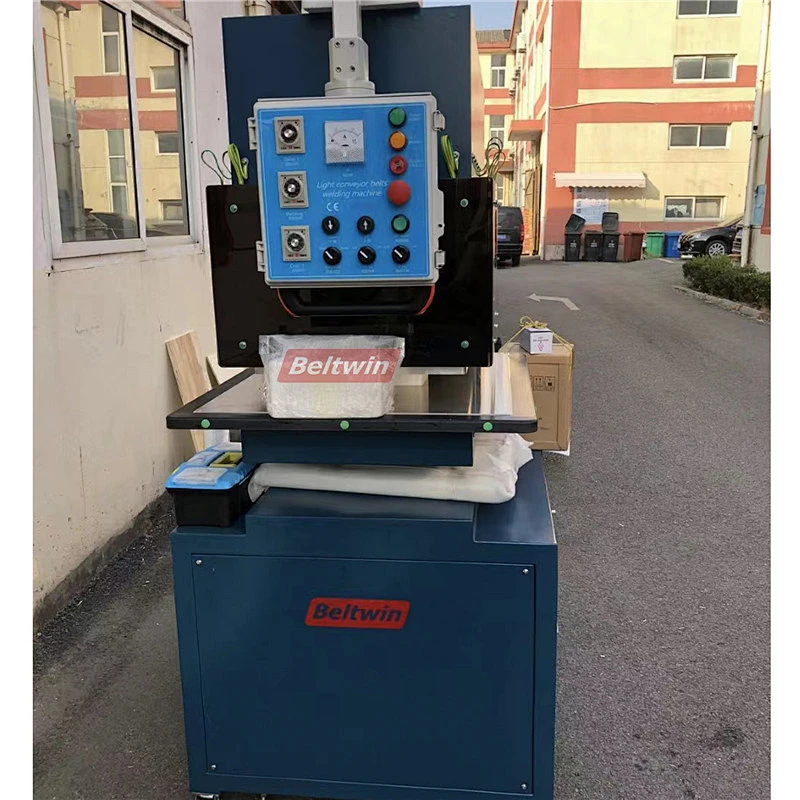

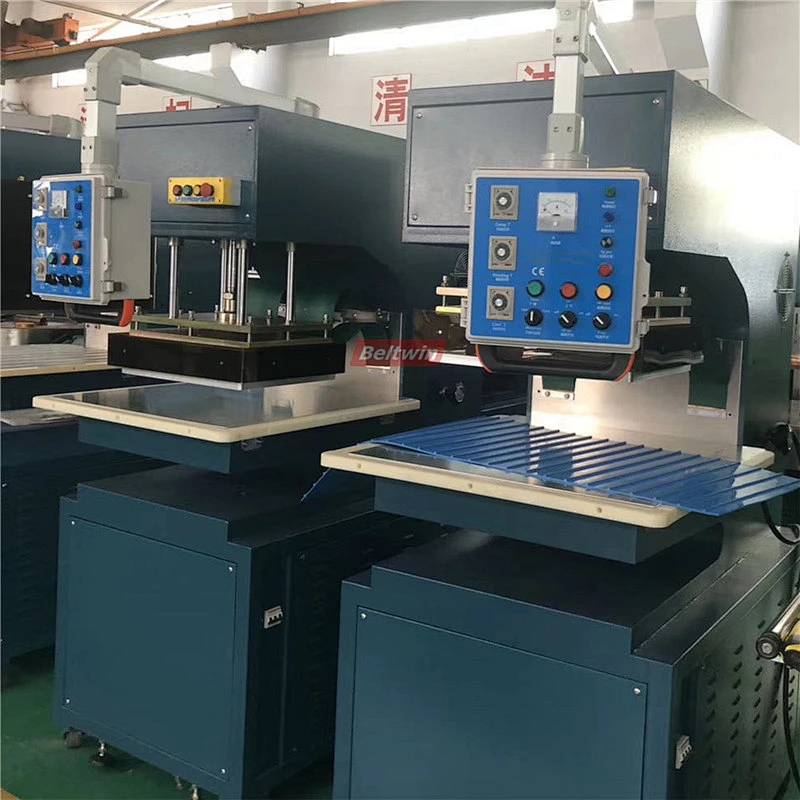

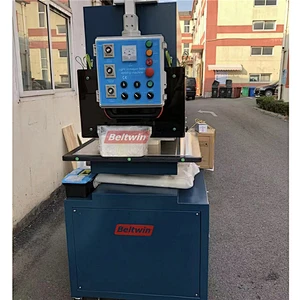

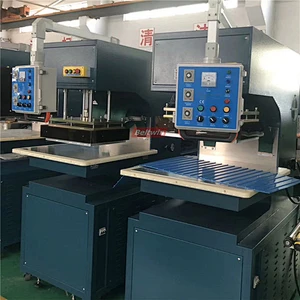

Máquina HF 12KW:

A placa de aquecimento inferior é de 800x800mm, pode soldar grampo de comprimento de 500mm ou parede lateral de uma só vez.

2.Marca de segurança

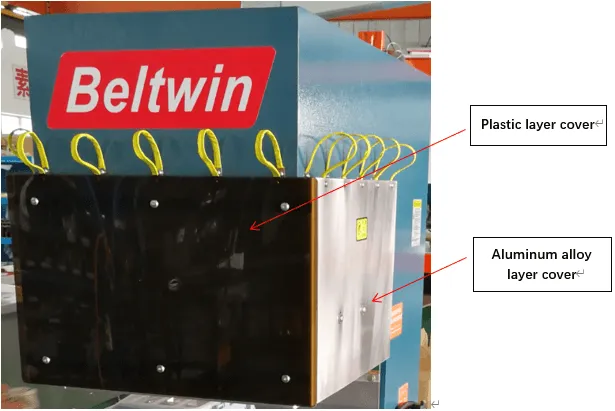

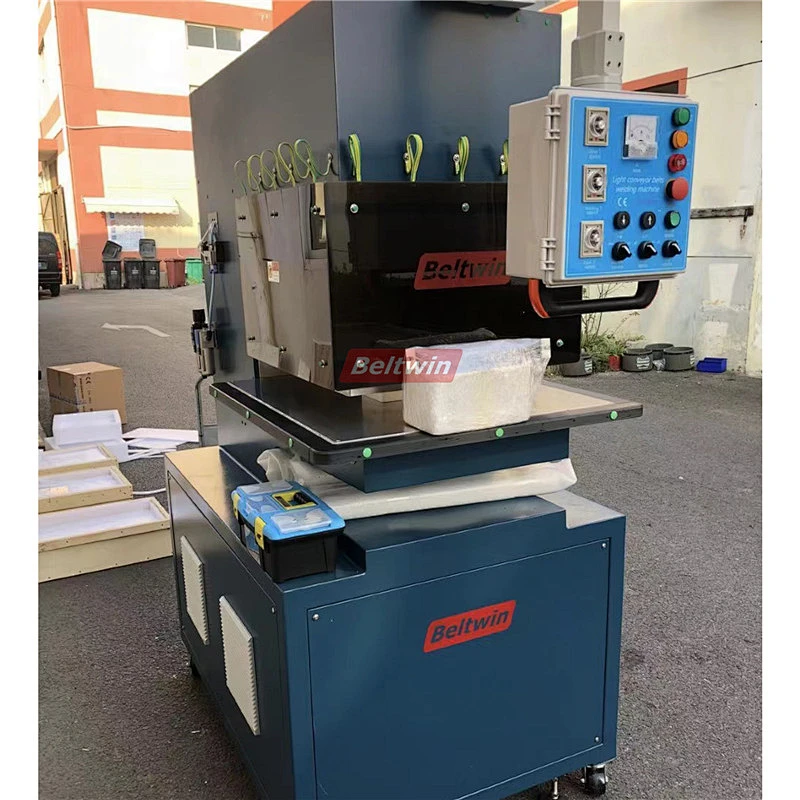

3.Tampa de proteção

Com capa de proteção, oferece proteção extra. Proteja o operador longe do perigo elétrico e isole a radiação. A máquina só começará a trabalhar até que a tampa seja abaixada. Ele é projetado como proteção de dupla camada, liga de alumínio e cobertura de material plástico.

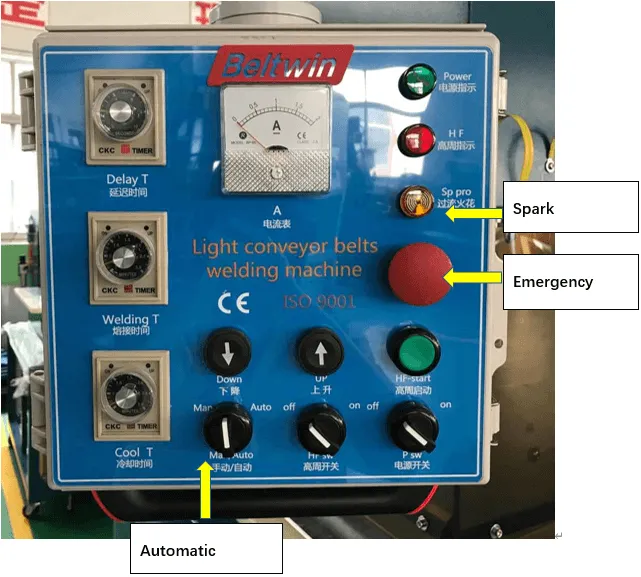

4.Painel de controle:

Para chuteiras e parede lateral de 3 mm de espessura:

Tempo de atraso: defina-o em 3S
Tempo de soldagem: 50S
(u pode ajustar o tempo de acordo com o caso real quando o material é muito grosso ou muito fino, lentamente por 5S
intervalo )
Tempo de resfriamento: 45S
Tempo de subida: 3S
Contador: 0,5-0,6 para presilhas de PVC e parede lateral
0,8-1,0 para travessas de PU e parede lateral.

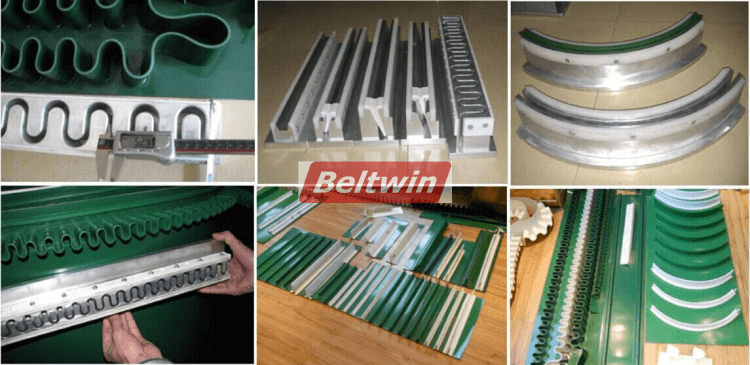

5.Moldes de perfil

A máquina HF precisa de molde para terminar o trabalho de soldagem, em relação ao molde, listamos alguns tamanhos normais conforme você escolher e o comprimento padrão do molde é de 500 mm.

6.Máquina de alta frequência para correia Thermodrive:

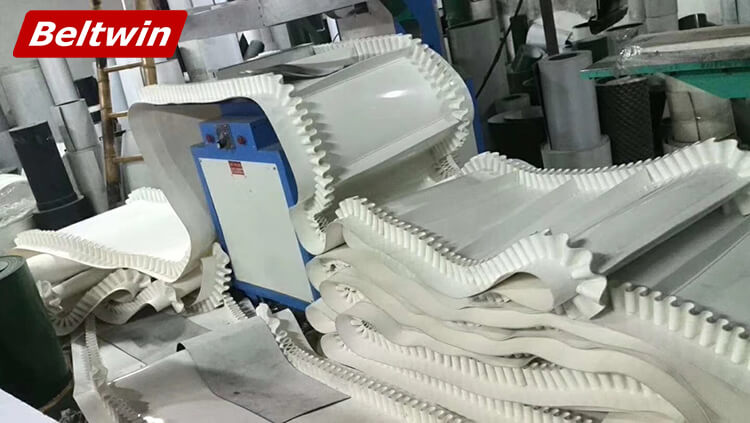

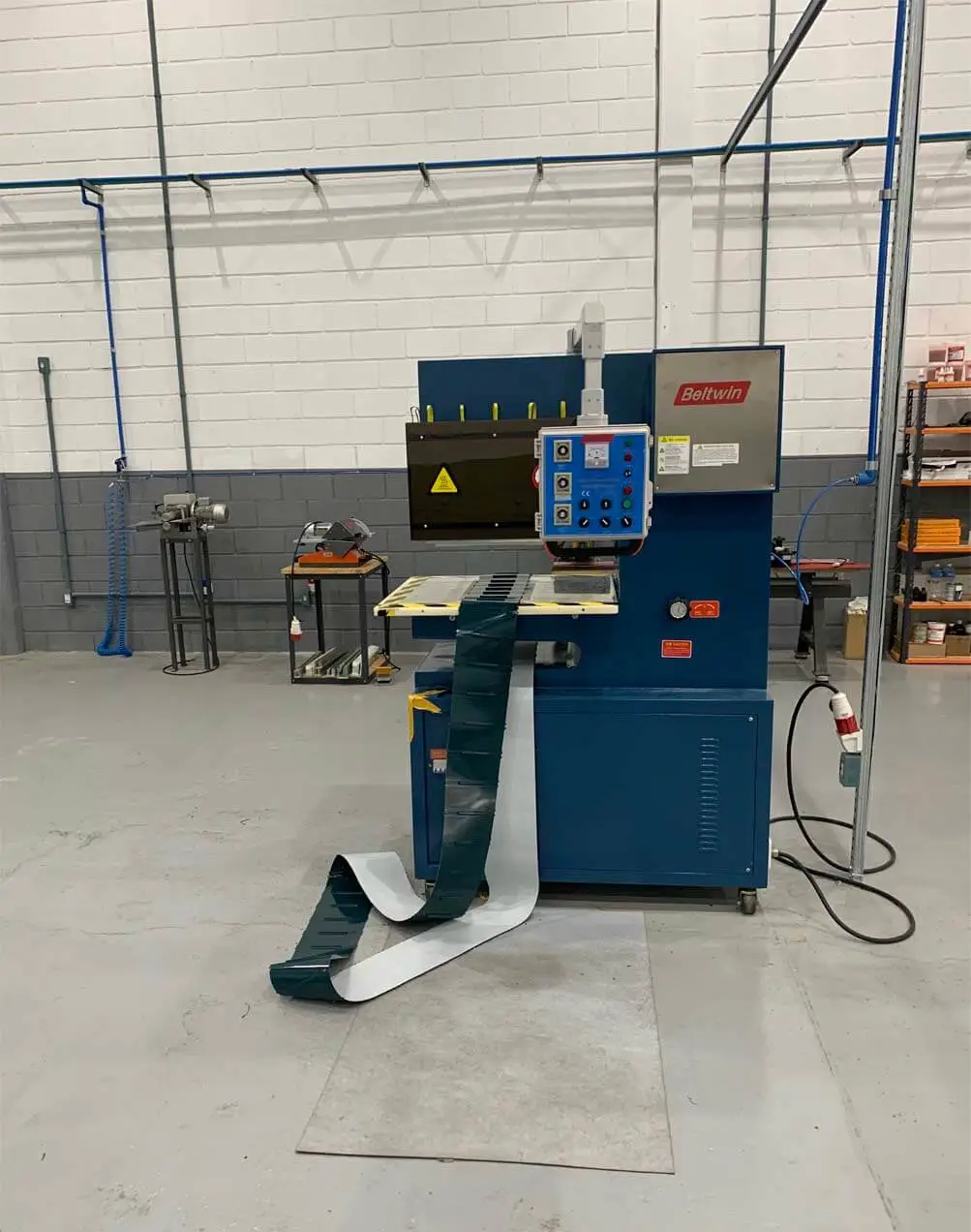

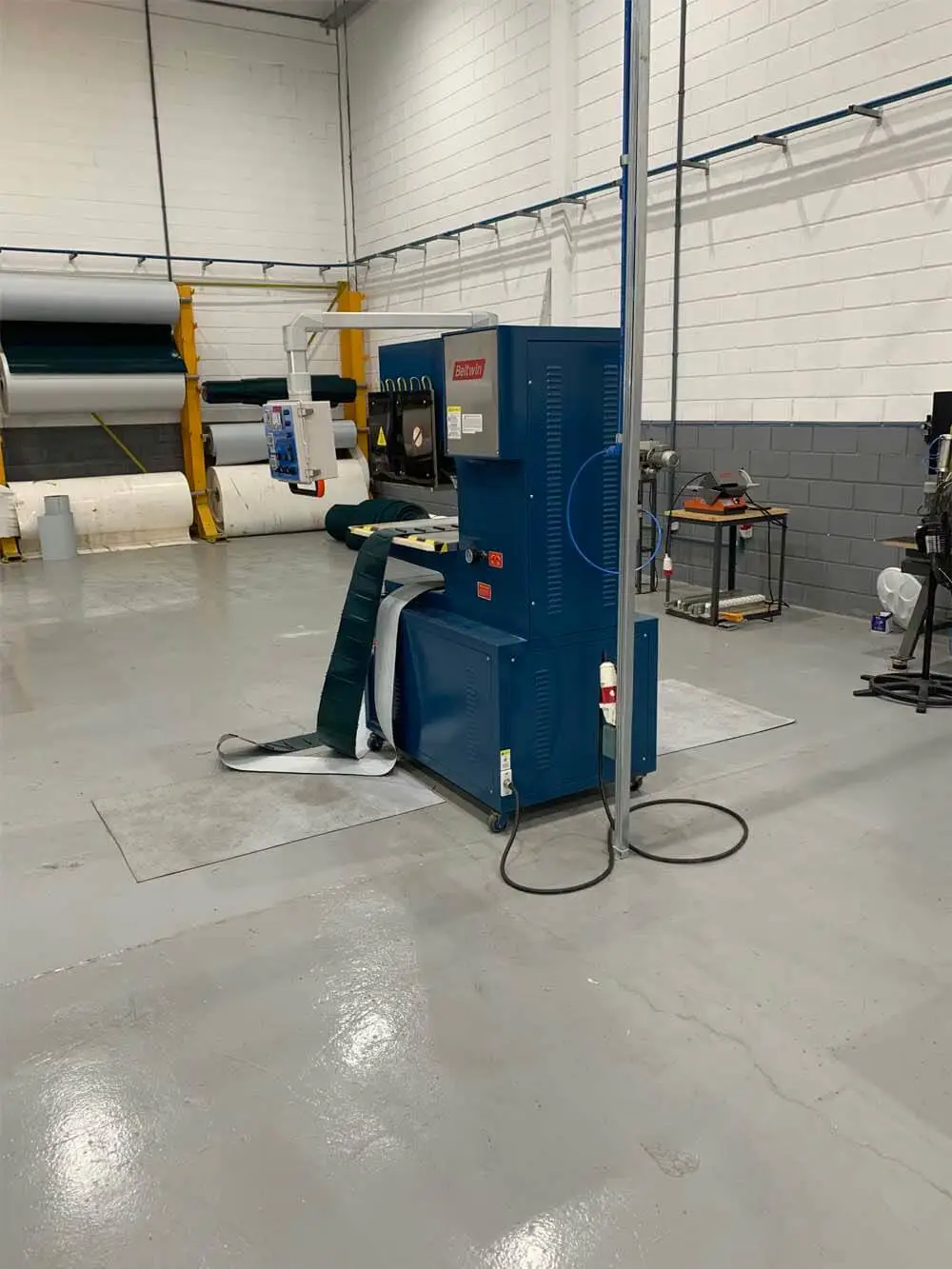

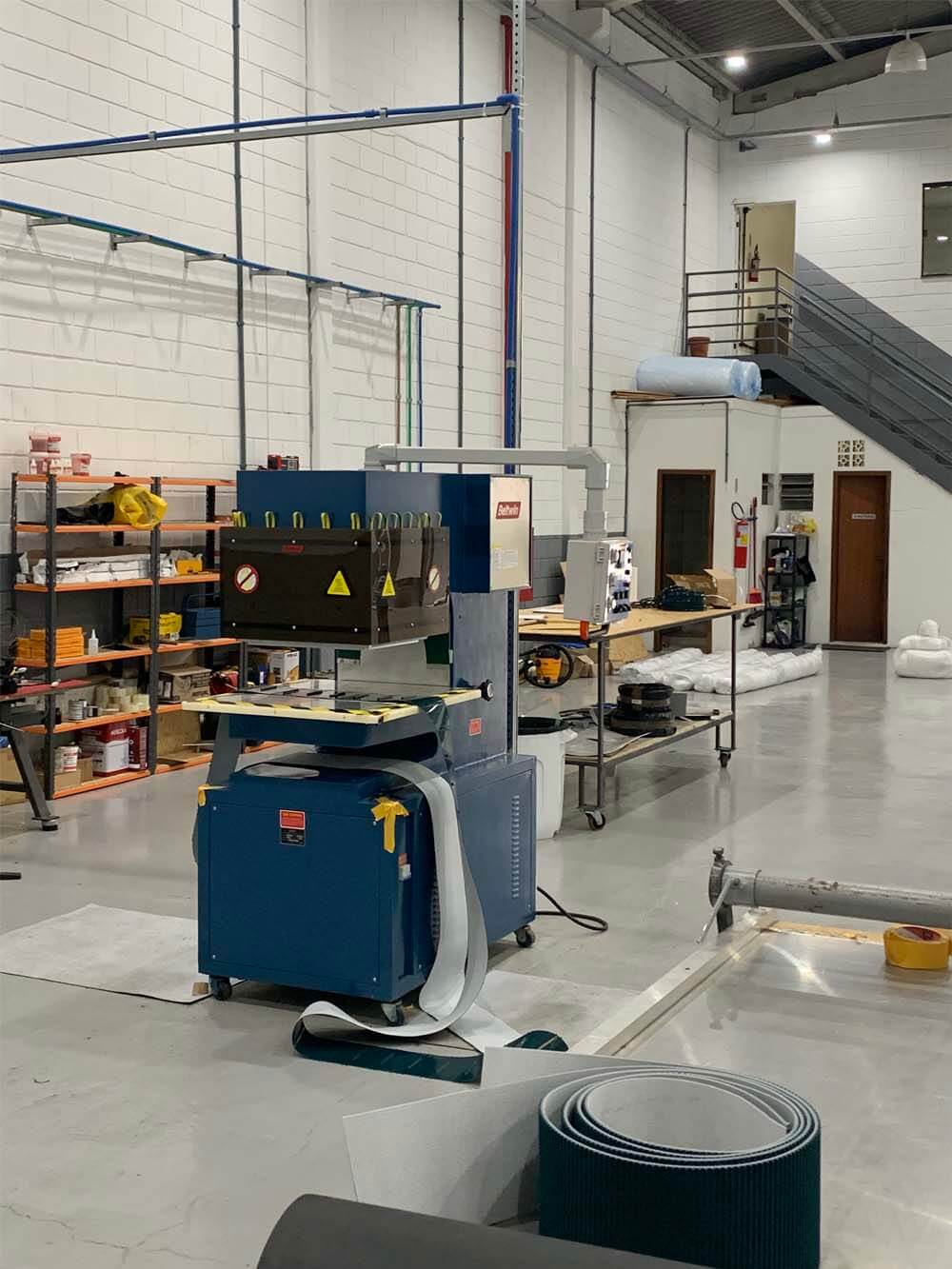

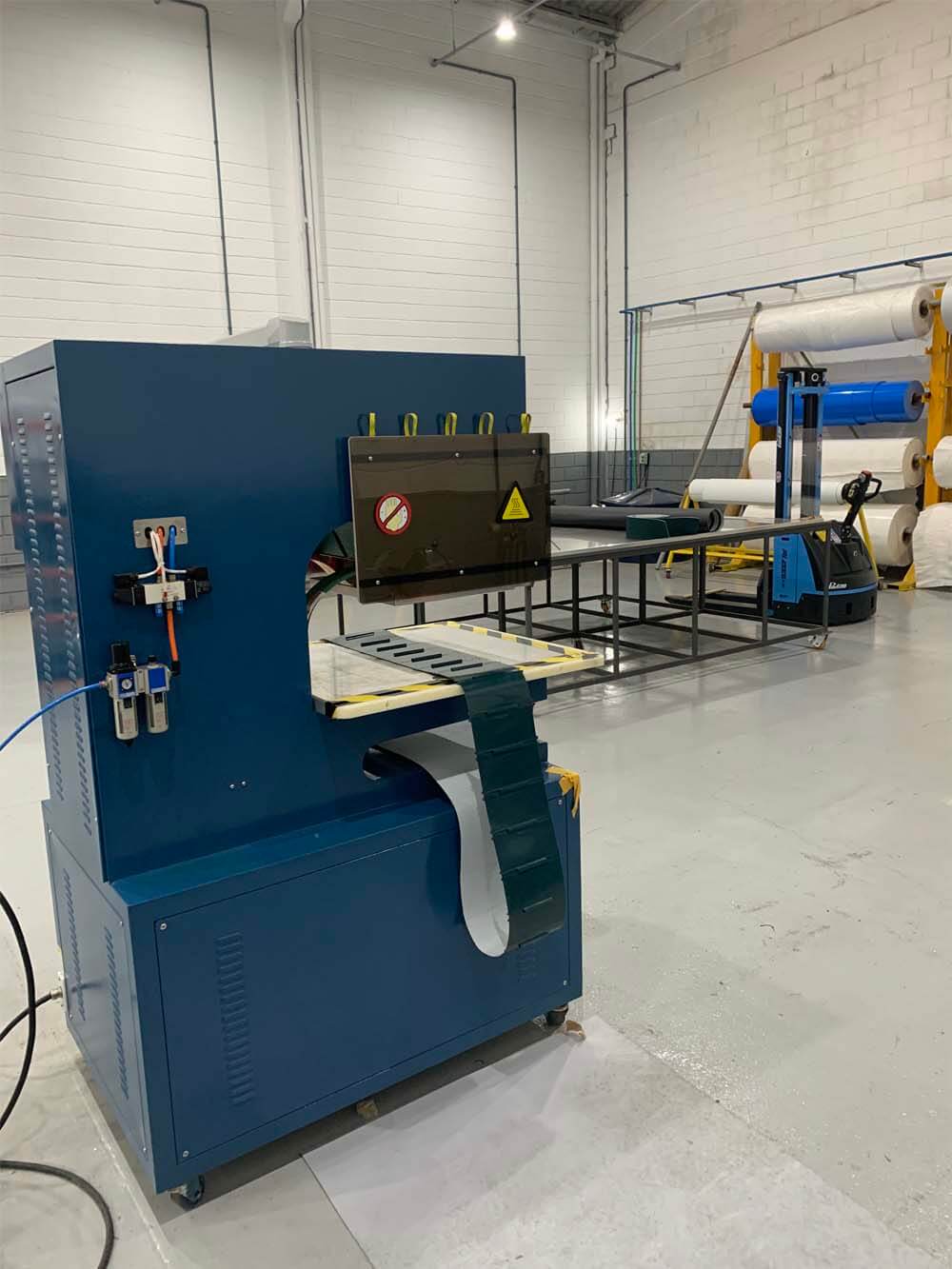

7.Uso de máquina de alta frequência no local:
