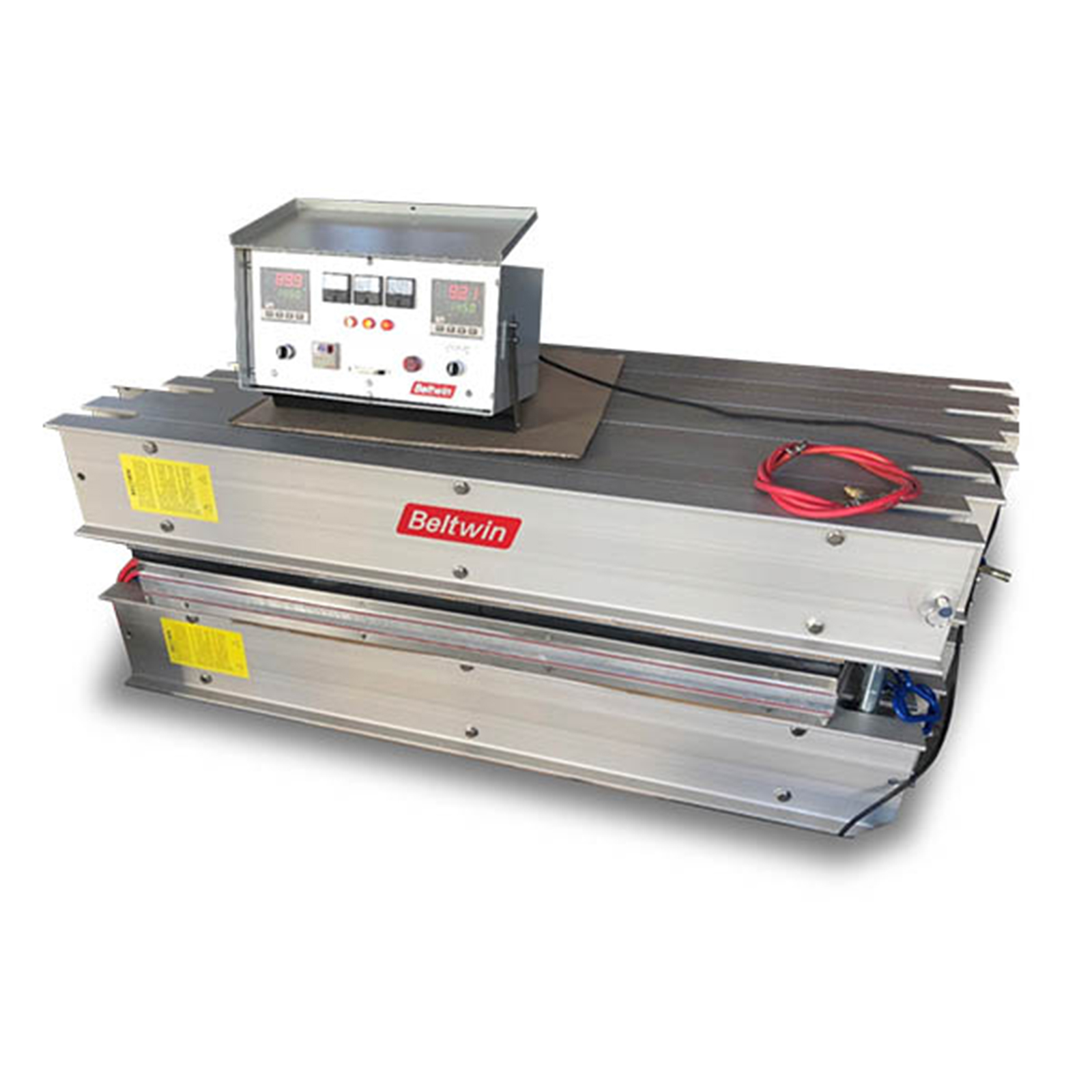

Imprensa secional de vulcanização DSLQ-S

What’s DSLQ-S series and what it can do:

O que é a série DSLQ-S e o que ela pode fazer:

Os vulcanizadores seccionais de correia transportadora DSLQ-S oferecem ótima emenda vulcanizada a quente para todas as correias de borracha EP de tecido, correias de borracha ST de cabo de aço. Pode cobrir todo o comprimento de emenda. Pressão de trabalho 100PSI e 200PSI e a prensa seccional é portátil para o local de campo.

Para emenda de cinto de borracha, geral existem 3 maneiras:

• Emenda Mecânica de Fixadores

• Emendas Vulcanizadas a Frio

• Emendas vulcanizadas a quente

Informação do produto:

1. Estilo de design: estilo seccional
2. Sistema de Pressão: Saco de Borracha de Segunda Geração, Reforçado (pressão de água ou ar)
3. Pressões de operação: 7 bar (100psi) ou 14 bar (200psi).
4. Tipo de correia de emenda: correia transportadora de borracha EP ou ST
5. Refrigeração: Refrigeração a água;
6. Placa de aquecimento: elemento de aquecimento de silicone flexível
7. Parafuso e Porca: Construa em Parafuso e Porca

Peças de reposição:

1. Elemento de aquecimento de silicone
2. Bolsa de pressão de borracha
3. Cabos e plug & soquete elétrico
4. Bomba elétrica e tubos de alta pressão
5. Vigas cruzadas

Se você precisar de alguma coisa de imprensa seccional, não hesite em nos contatar.

Recursos:

1. Prensa vulcanizadora estilo seccional de segunda geração
2. Entrega rápida
3. Exceto o tamanho padrão, a produção flexível nos permite oferecer qualquer tamanho especial no menor tempo possível.
4. Pode oferecer solução total, um trabalho de prensa de vulcanização com vigas adicionais pode ser usado para várias larguras de correia.
5. Viga transversal de alumínio de grau superior, que reduz o peso da prensa, por exemplo, vigas para largura da correia 1200mm, pressão de trabalho 200psi, o peso do feixe apenas 38kgs por peça.
6. Largura máxima da correia até 3000mm ST Belt.
7. Pressão operacional de até 14 bar (200psi).
8. Design portátil para trabalho arquivado
9. Elemento de aquecimento de silicone durável, aquecimento uniforme e fácil manutenção.
10. Bolsa de pressão de borracha, design reforçado, pode suportar pressão de trabalho de 14 bar (200psi) e pode aceitar tanto água quanto ar.
11. Processo totalmente automático programado a partir da central (aquecimento, tempo de permanência).

Especificações:

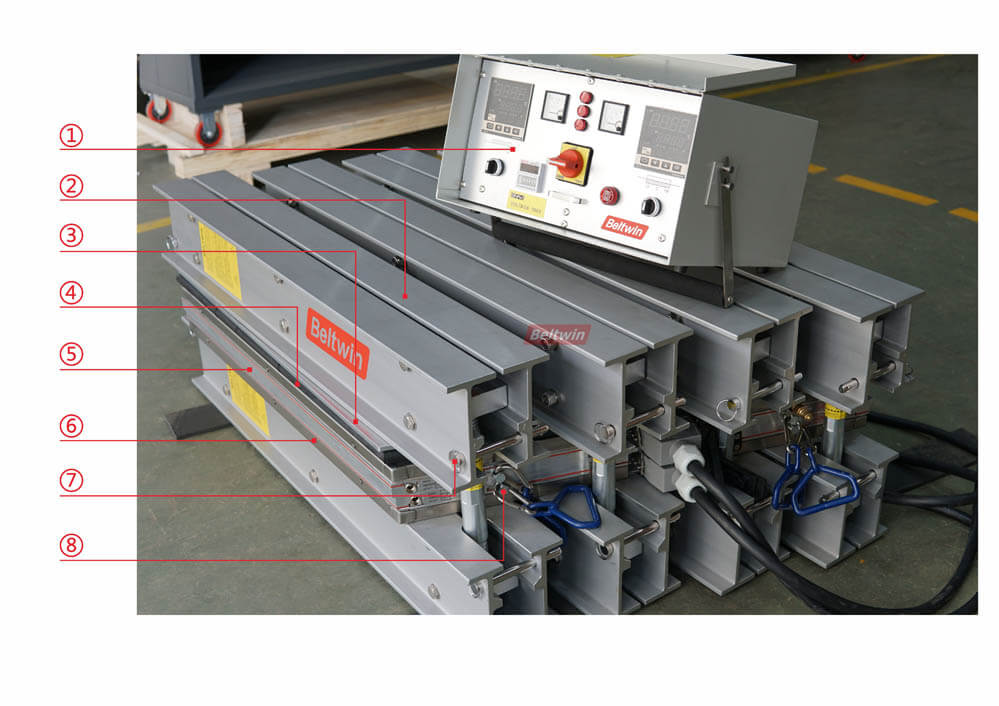

Componentes da prensa de vulcanização Beltwin

1. Caixa de controle;
2. Viga transversal (barras transversais);
3. Placa de alumínio uniforme de pressão;
4. Bolsa de pressão;
5. Placa de aquecimento superior;
6. Placa de aquecimento inferior;
7. Pino de segurança;
8. Punho do cilindro.

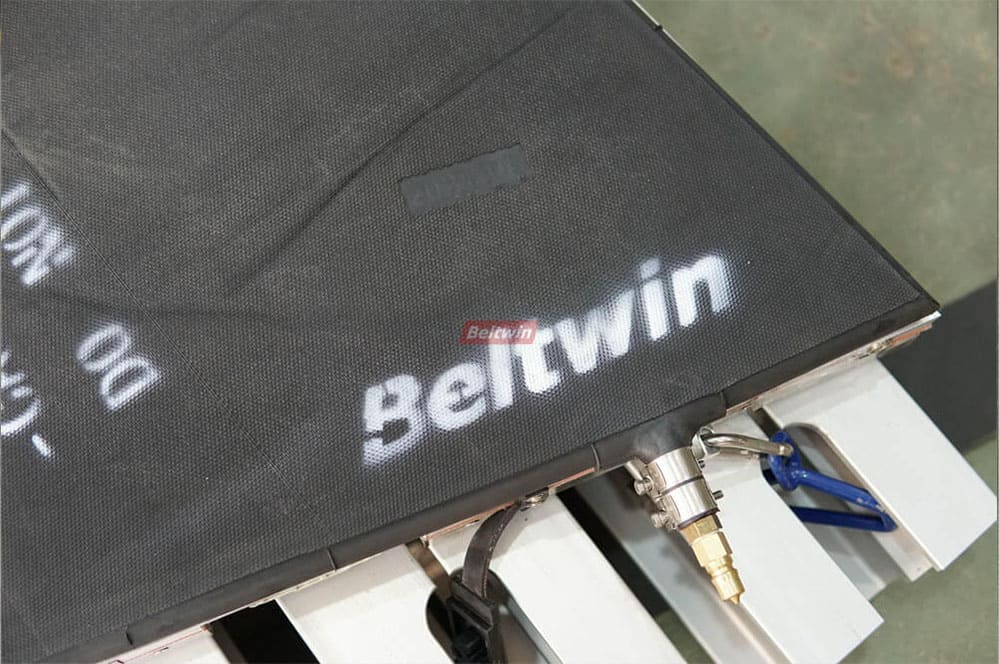

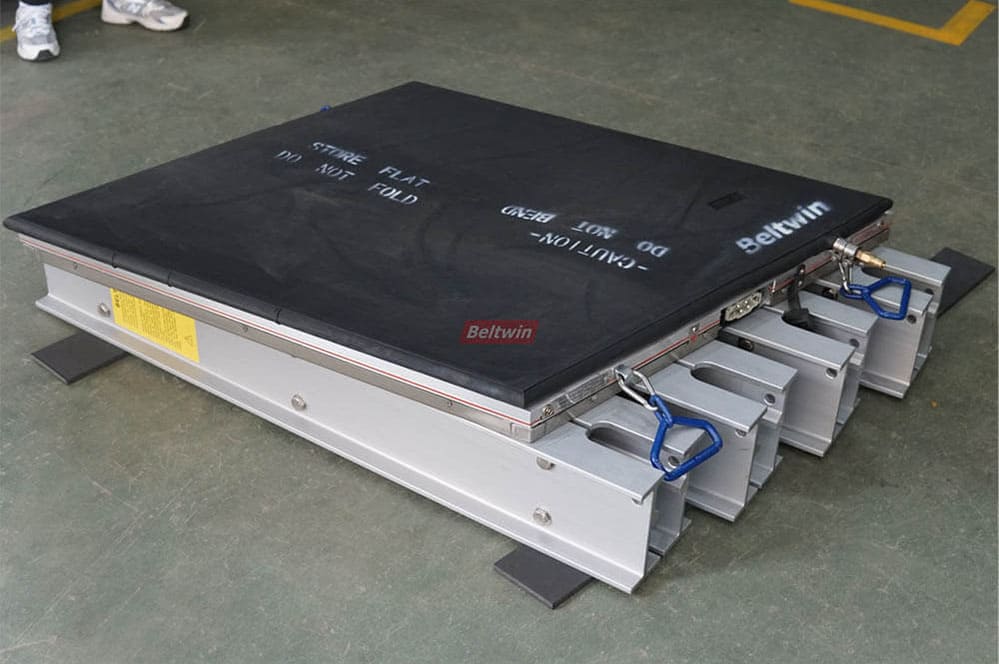

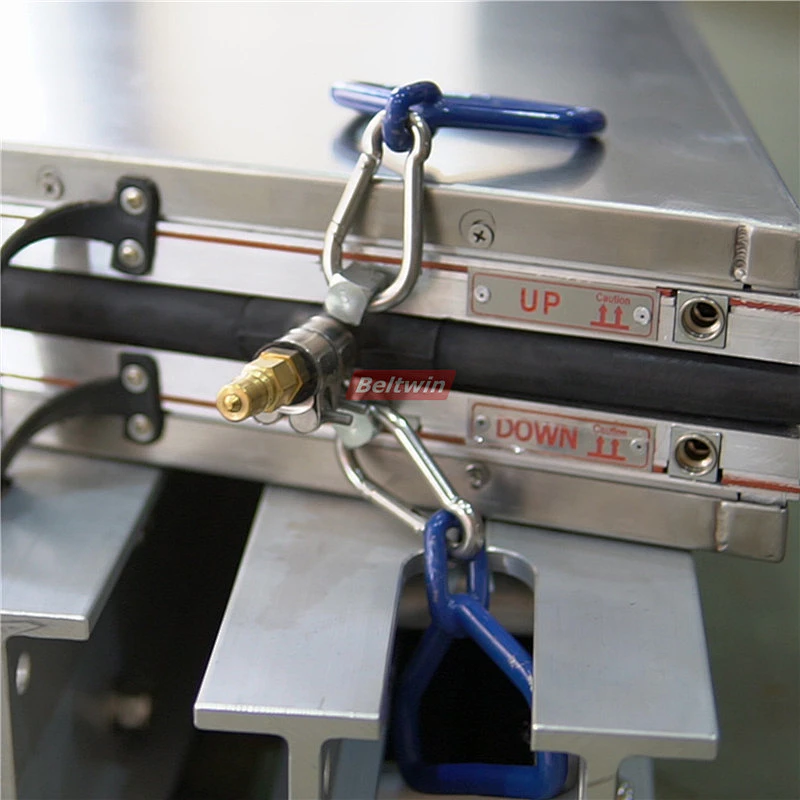

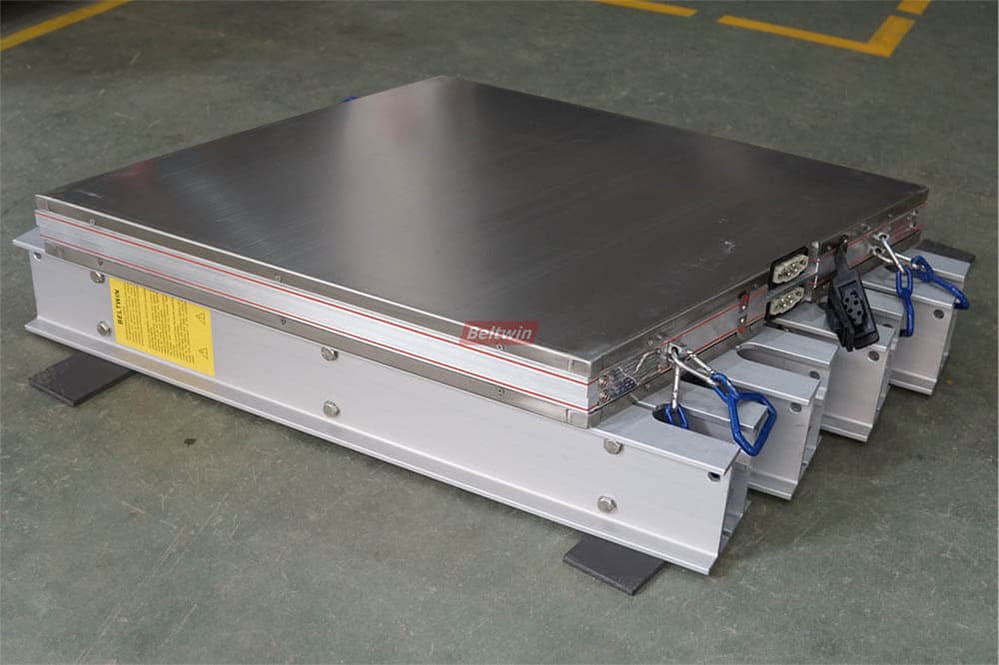

Placa de aquecimento

Placa de aquecimento Beltwin por meio de elementos de aquecimento de silicone e inclui embalagem isolante composta durável.

Conectores elétricos resistentes e trava à prova de umidade aumentam a durabilidade da prensa.

1. A placa pode cobrir toda a área de emenda da correia de borracha durante a emenda e manter a variação de +/- 5 graus Celsius na temperatura de cozimento da superfície da placa.
2. Sistema de refrigeração de água integral rápido. Sistema de resfriamento de água composto por um circuito fechado de aço inoxidável, que ajuda a circular a água ao longo das placas acionadas por uma bomba de água, permitindo o resfriamento da temperatura de 145C a 75C em 10-15 minutos

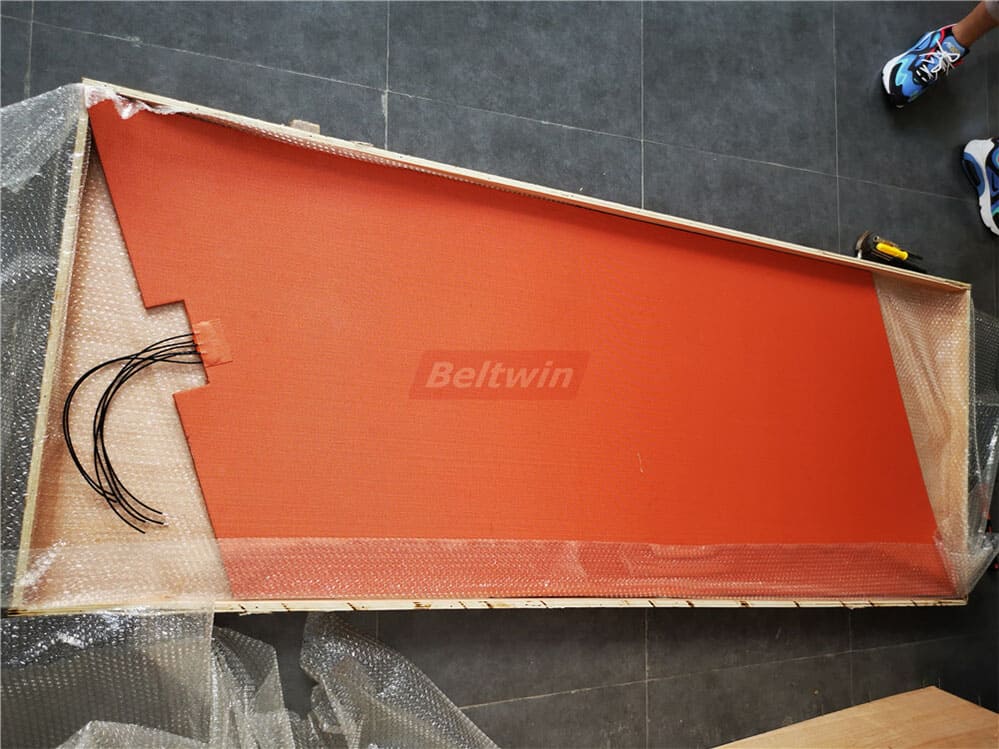

Elemento de aquecimento

• Flexível e oferece aquecimento uniforme
• Elementos de aquecimento de silicone, embalagem isolante composta durável, mais segura.
• É totalmente selado, esses elementos de aquecimento não podem tocar o ar, maior vida útil.
• As conexões de energia são seladas para resistência à umidade.
• Manutenção mais fácil

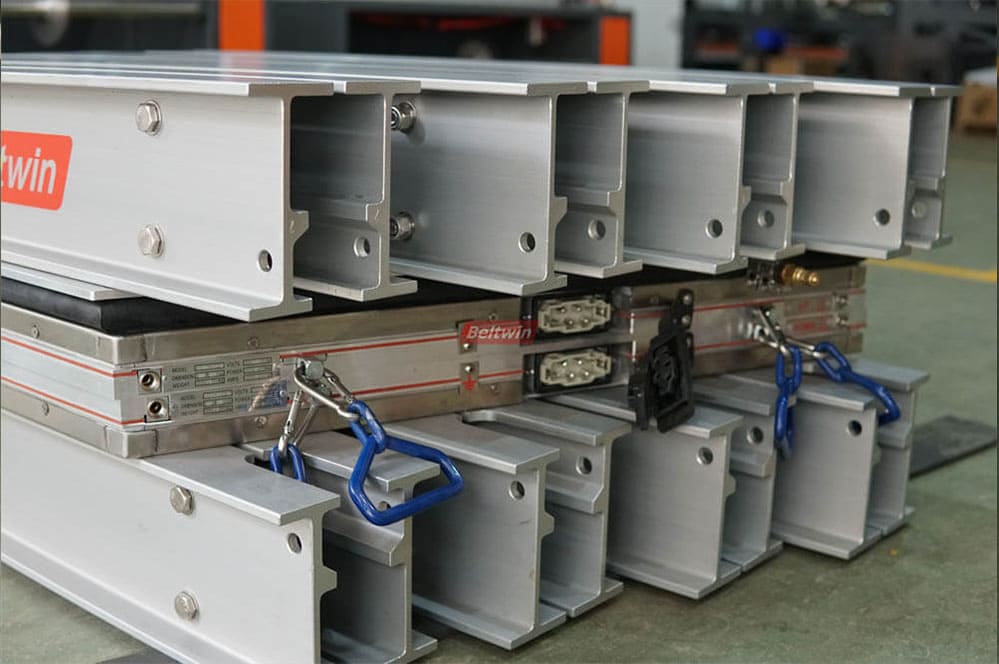

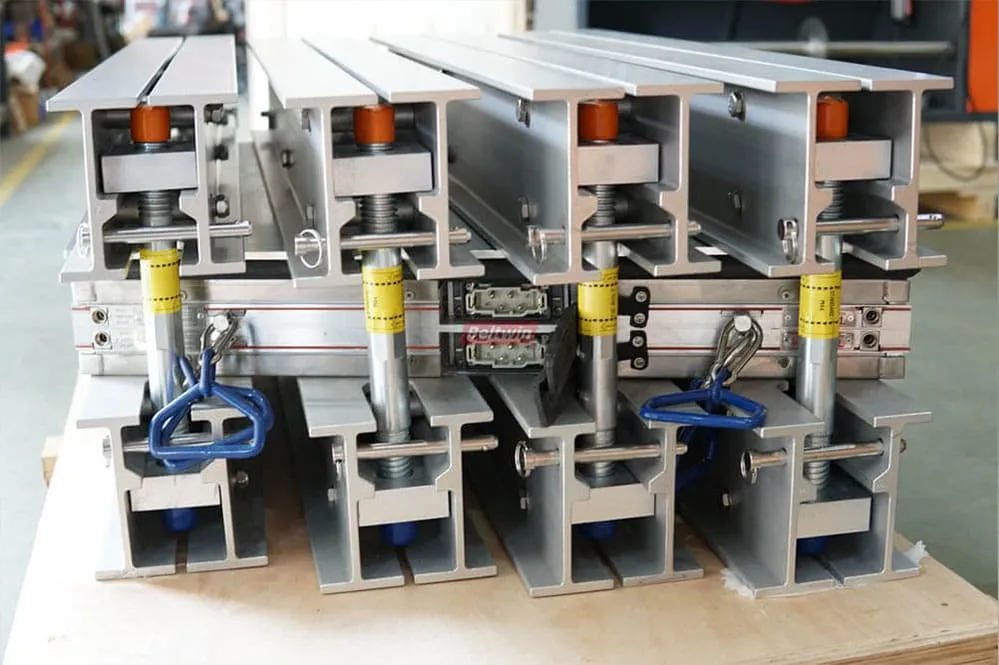

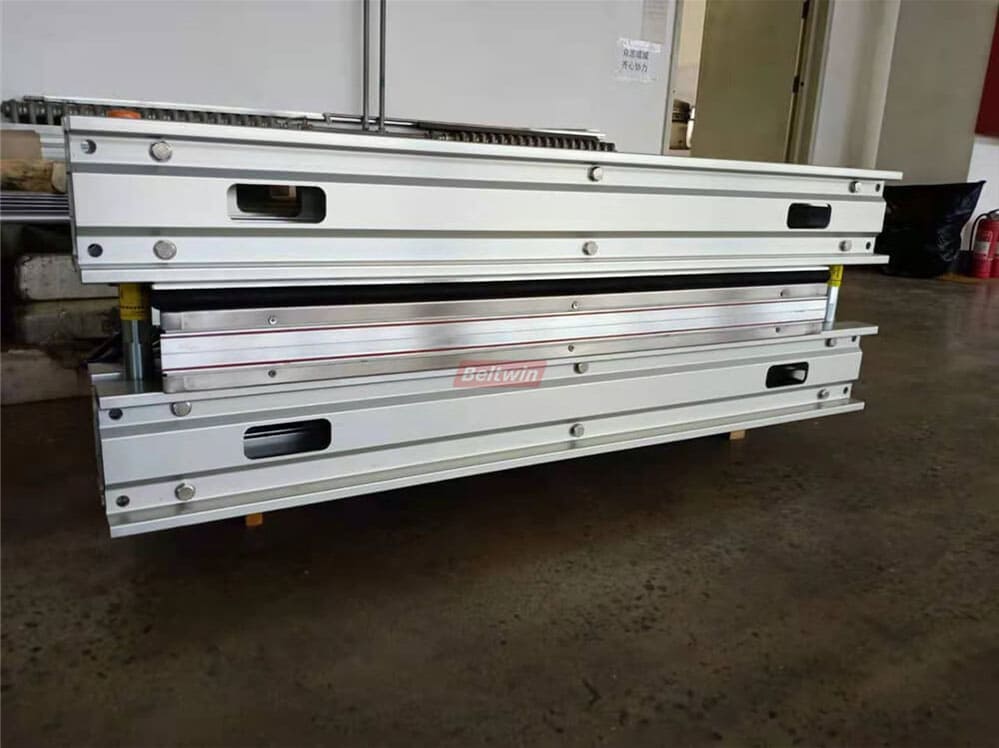

Feixe transversal (barras transversais)

As vigas estão disponíveis em vários perfis e comprimentos para fornecer uma solução personalizada para suas necessidades e fabricadas em alumínio extrudado de qualidade, leve. Melhoramos o design das vigas para garantir que a estrutura da viga se mantenha original e mais segura. As vigas incluem conjuntos de porca/parafuso de aço de alta resistência embutidos, material 45#; tem um design de segurança que pode travar o parafuso e a porca na viga e fácil de montar à mão, não há necessidade de usar a chave de tensão para fixar a porca e o parafuso. Também temos barras tipo E se precisar.

Vigas Transversais Tipo E: (EA EAX EB)

Sistema de Pressão de Segunda Geração

A bolsa de pressão é um dos sistemas mais importantes do vulcanizador de borracha. A bolsa de pressão de segunda geração da Beltwin usa produção de uma peça e feita de borracha reforçada com tecido durável. Peso leve e novo design com borracha completa, fornecimento de pressão uniforme, também pode ser usado para pressão de ar e água. Garante pressão uniforme em toda a área de prensa. Pressão de ar de até 100 psi (7 kg/cm²) ou pressão de água para pressão de operação de até 200 psi (14 kg/cm²).

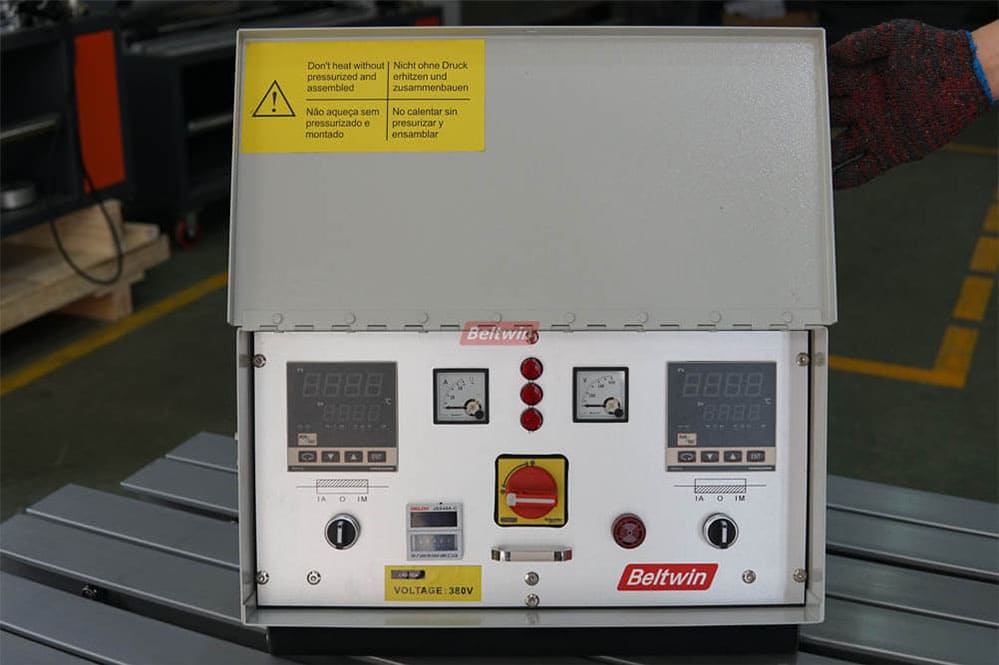

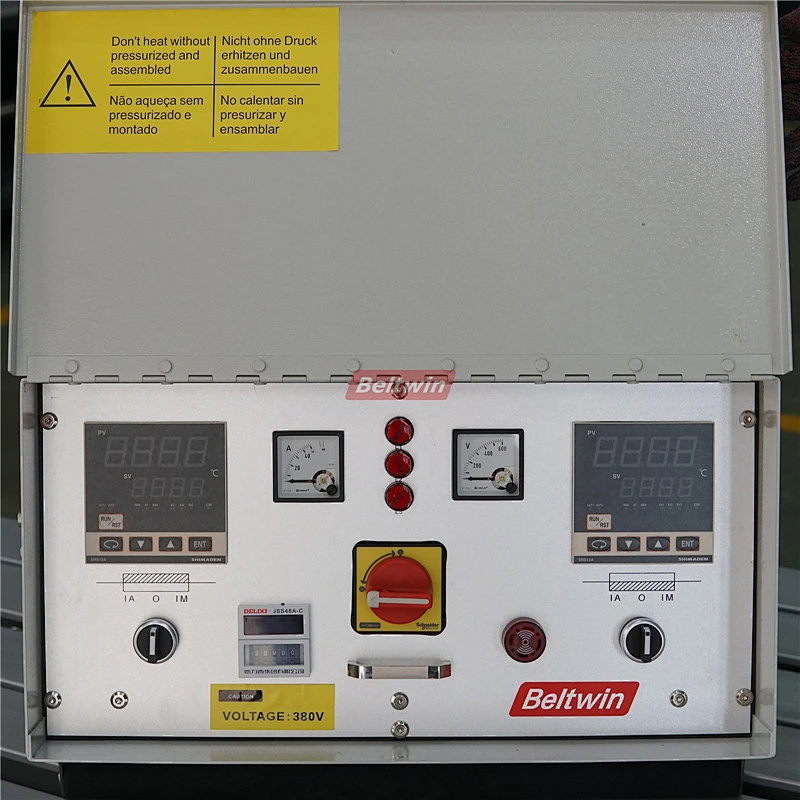

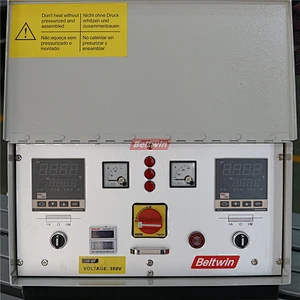

Controlador automático com cabos

Um conjunto de caixa de controle para 2 placas de pcs. Após a temperatura de aquecimento de ambas as placas, o tempo de permanência, a temperatura de resfriamento e a pressão terem sido ajustadas, todo o processo de emenda será executado automaticamente. Campainha automática de fim de ciclo. Inclui 2 pcs SHIMADEN controle de temperatura digital e indicação, 1 pc temporizador, 2 pcs amperímetros e um voltímetro pc. O mesmo padrão do Almex, troca fácil pelo seu antigo sistema de controle de prensa de vulcanização Almex. Mais flexível e economizar custos. Temperatura precisa e leitura, componentes elétricos aprovados pela CE.

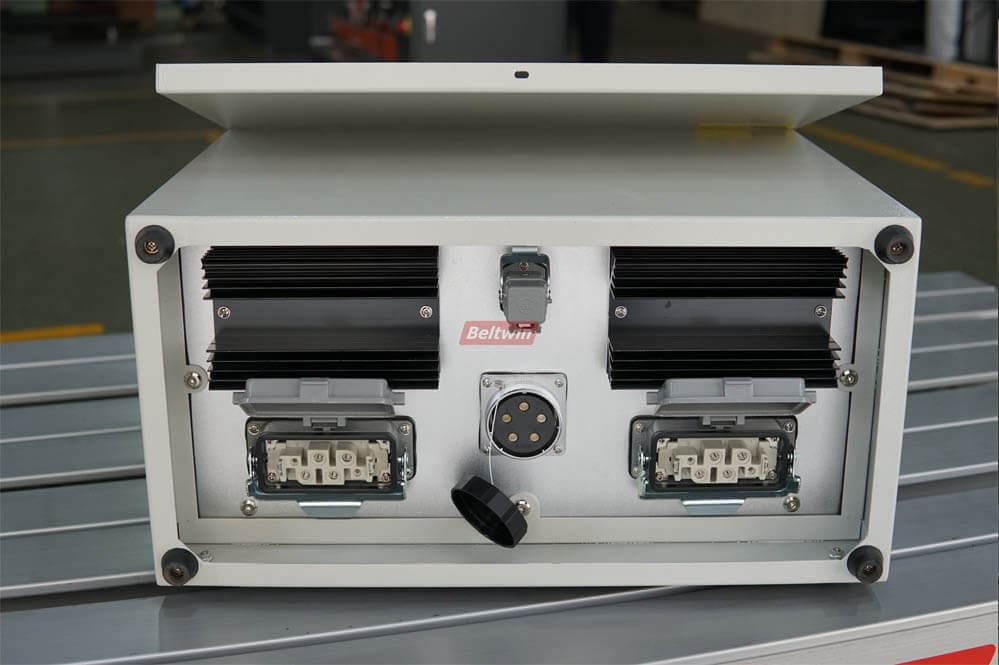

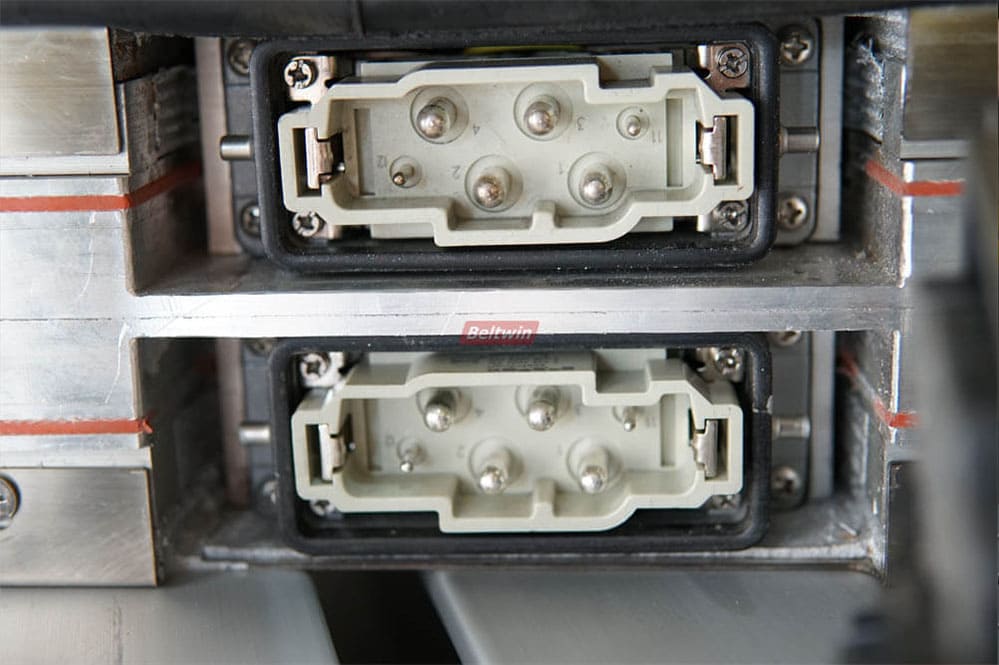

Nova conexão elétrica de design, pinos de conexão maiores, certifique-se de não soltar facilmente. Mais confiável e seguro. Com ligação à terra. Plugues e tomadas com marca"CE".

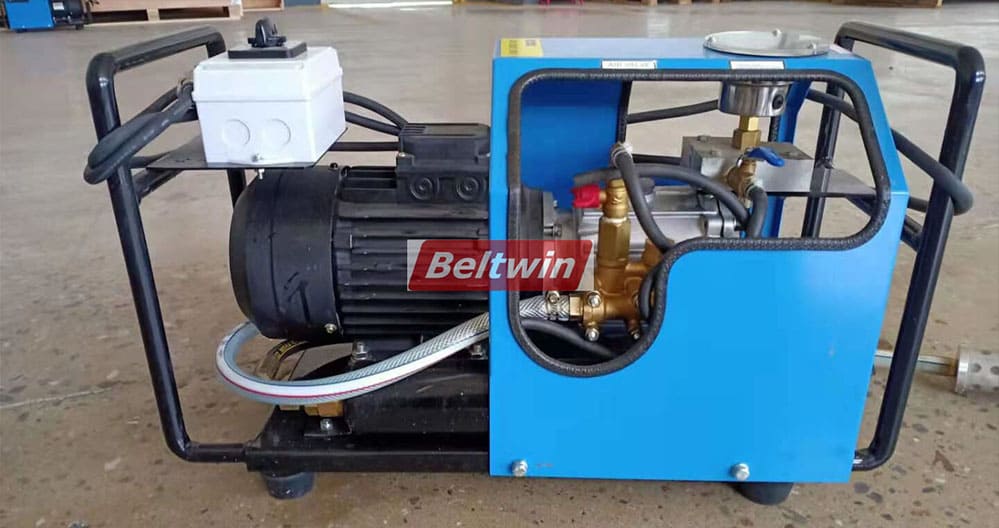

Bomba elétrica para pressão e resfriamento

A bomba pode aumentar/liberar a pressão da água e bombear água para o sistema de refrigeração a água.

Como pedir?

Quando fizer o pedido, forneça as informações abaixo, nosso engenheiro fará uma solução para você.

1. Largura máxima da correia
2. Comprimento da placa de aquecimento (ou, por favor, forneça o comprimento de emenda recomendado pelo fabricante da correia)
3. Correia de cabo de aço ou modelo de correia EP (por exemplo EP800 / ST4500)
4. Tensão de trabalho
5. Requisitos de pressão (para cinto EP, o padrão é de 100PSI e o padrão de cabo de aço será de 200PSI)
6. Grau de placa de aquecimento (o padrão será de 17,3 graus)

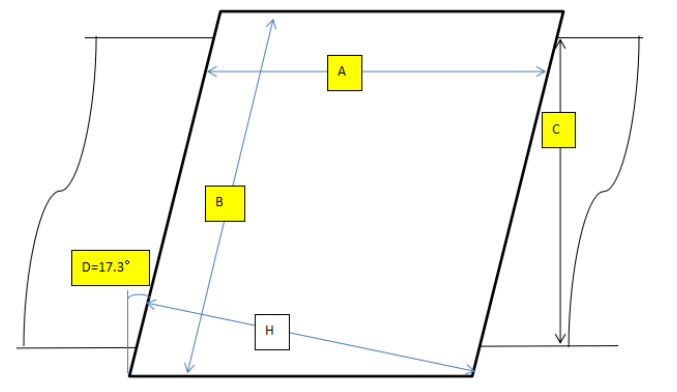

Desenho da placa de aquecimento do vulcanizador da correia:

1. Comprimento da placa de aquecimento ao longo da correia
2. Largura da placa de aquecimento ao longo da correia no viés
3. Largura da correia
4. Ângulo de polarização

Padrão: 17,3 graus; E 22° grau, retângulo ou qualquer outro a pedido

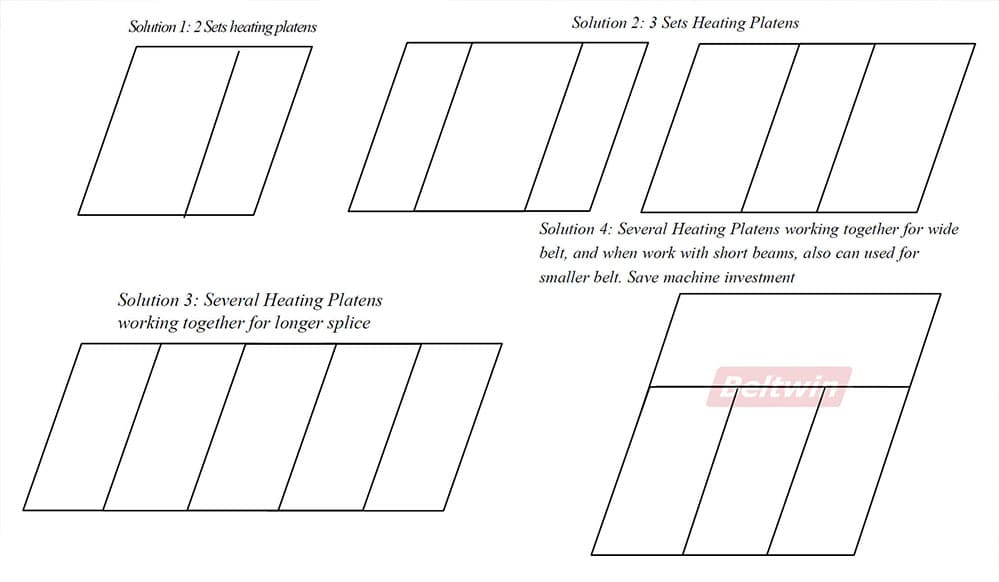

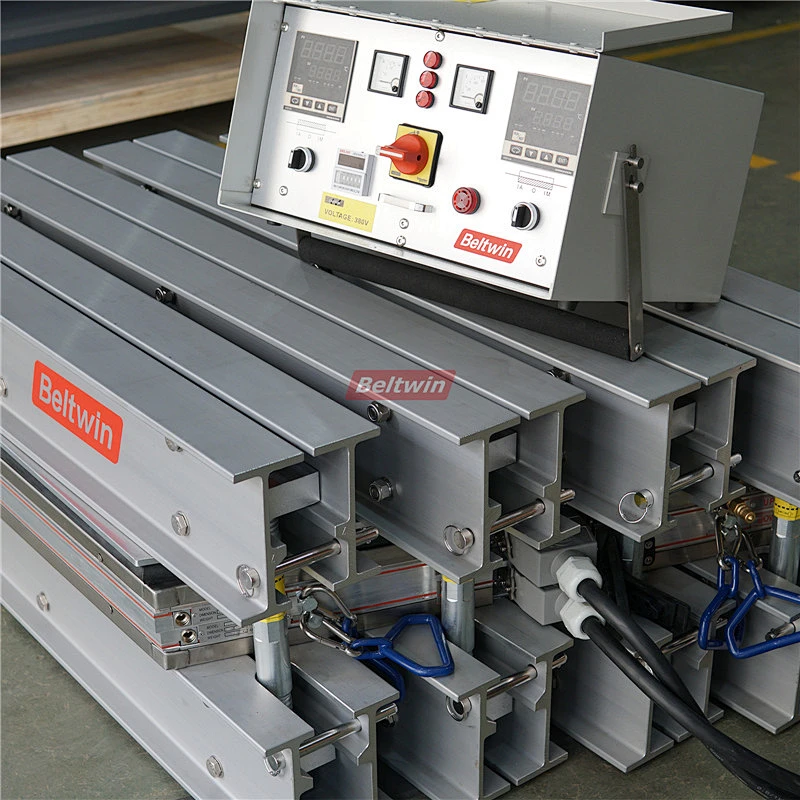

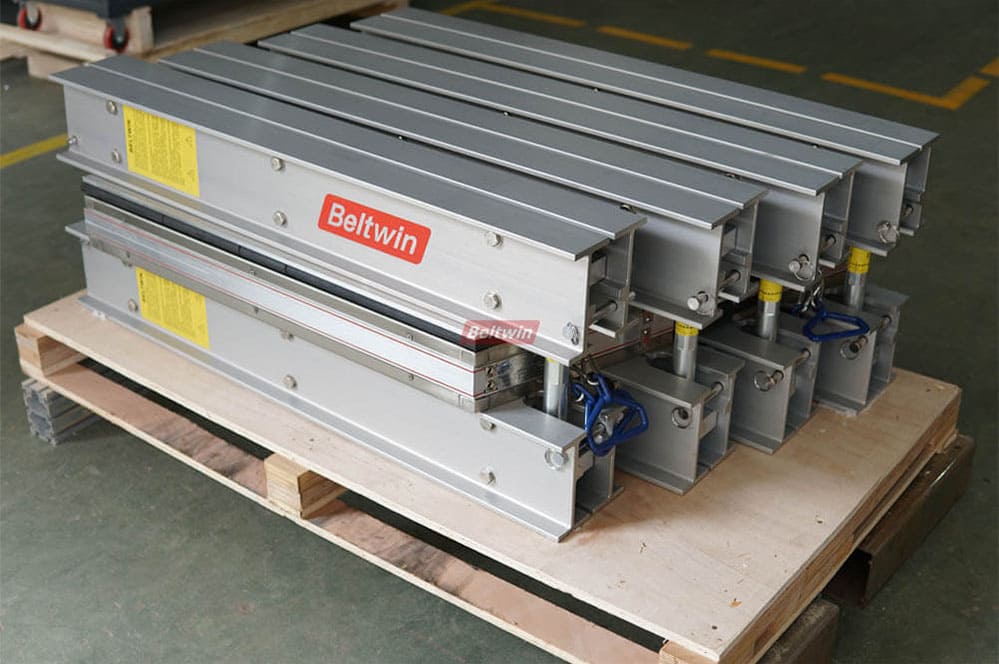

Soluções da prensa de vulcanização Beltwin:

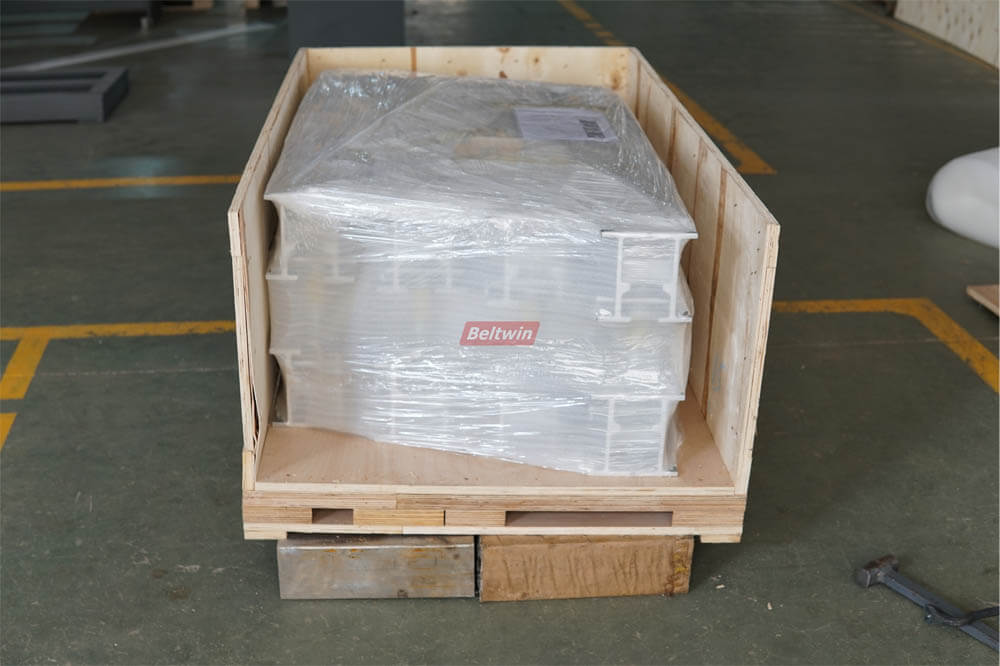

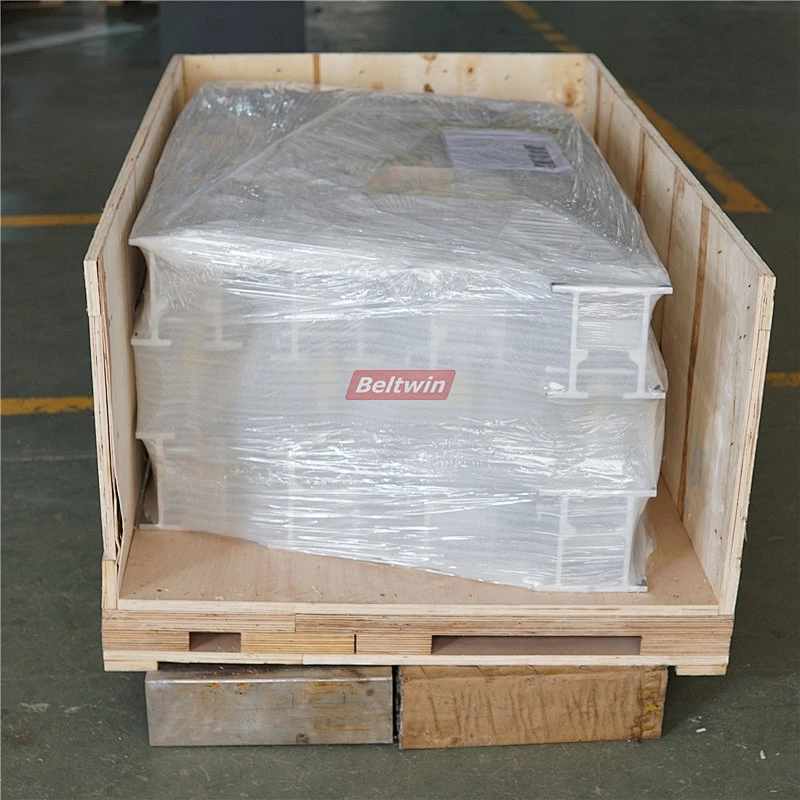

Foto da embalagem do vulcanizador de cinto Beltwin:
