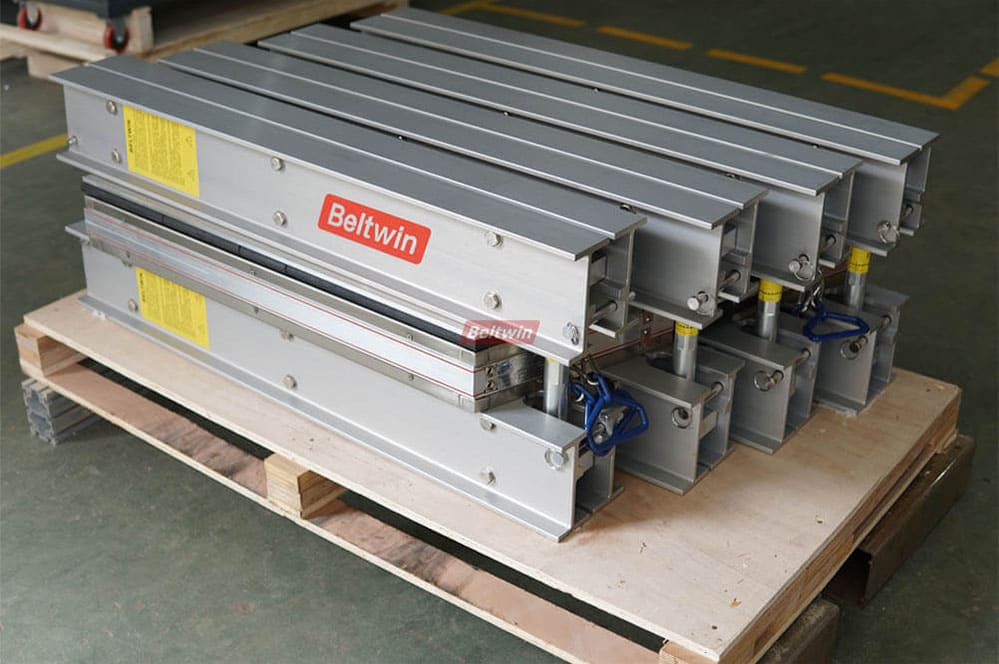

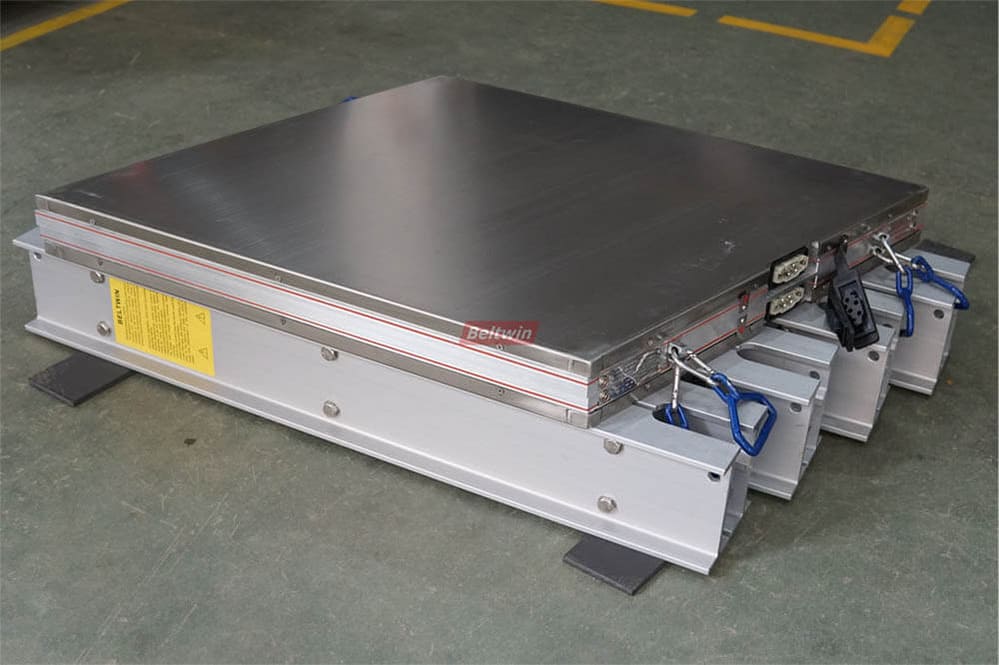

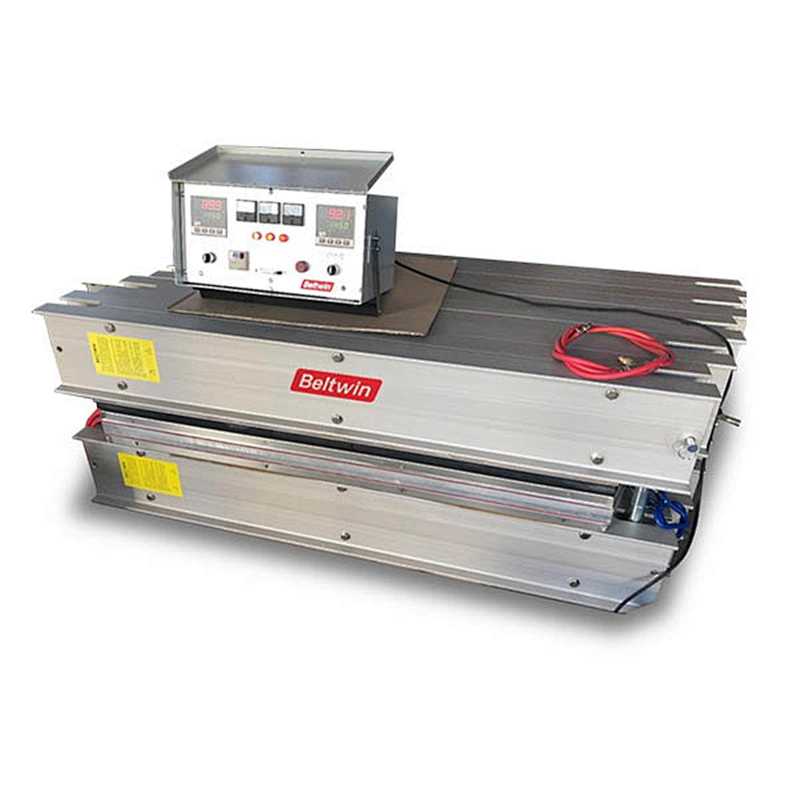

Prensa de vulcanización seccional DSLQ-S

Qué es la serie DSLQ-S y qué puede hacer:

Los vulcanizadores seccionales de banda transportadora DSLQ-S ofrecen un excelente empalme vulcanizado en caliente para todas las bandas de caucho EP con capas de tela, bandas de caucho ST con cable de acero. Puede cubrir toda la longitud de empalme. Presión de trabajo de 100 PSI y 200 PSI y la prensa seccional es portátil al sitio de campo.

Para el empalme de la correa de goma, en general hay 3 formas:

• Sujetadores Empalme Mecánico

• Empalmes Vulcanizados en Frío

• Empalmes vulcanizados en caliente

Información del Producto:

1. Estilo de diseño: estilo seccional
2. Sistema de Presión: Bolsa de Goma de Segunda Generación, Reforzada (presión de agua o aire)
3. Presiones de funcionamiento: 7 bar (100 psi) o 14 bar (200 psi).
4. Tipo de banda de empalme: banda transportadora de caucho EP o ST
5. Refrigeración: Refrigeración por agua;
6. Placa calefactora: elemento calefactor de silicona flexible
7. Perno y tuerca: Perno y tuerca integrados

Piezas de repuesto:

1. Elemento calefactor de silicona
2. Bolsa de presión de goma
3. Cables y enchufes y enchufes eléctricos
4. Bomba eléctrica y tuberías de alta presión.
5. Vigas transversales

Si necesita algo de prensa seccional, no dude en contactarnos.

Características:

1. Prensa de vulcanización de estilo seccional de segunda generación
2. Entrega rápida
3. Excepto el tamaño estándar, la producción flexible nos permite ofrecerle cualquier tamaño especial en el menor tiempo posible.
4. Puede ofrecer una solución total, un trabajo de prensa de vulcanización con vigas adicionales puede usarse para varios anchos de banda.
5. Viga transversal de aluminio de grado superior, que reduce el peso de la prensa, por ejemplo, vigas para un ancho de banda de 1200 mm, presión de trabajo de 200 psi, el peso de la viga es de solo 38 kg por unidad.
6. Ancho máximo de la correa hasta 3000 mm ST Belt.
7. Presión de funcionamiento hasta 14 bar (200 psi).
8. Diseño portátil para trabajo archivado.
9. Elemento calefactor de silicona duradero, calentamiento uniforme y fácil mantenimiento.
10. Bolsa de presión de goma, diseño reforzado, puede soportar una presión de trabajo de 14 bar (200 psi) y puede aceptar tanto agua como aire.
11. Proceso totalmente automático programado desde la centralita (calefacción, tiempo de permanencia).

Especificaciones:

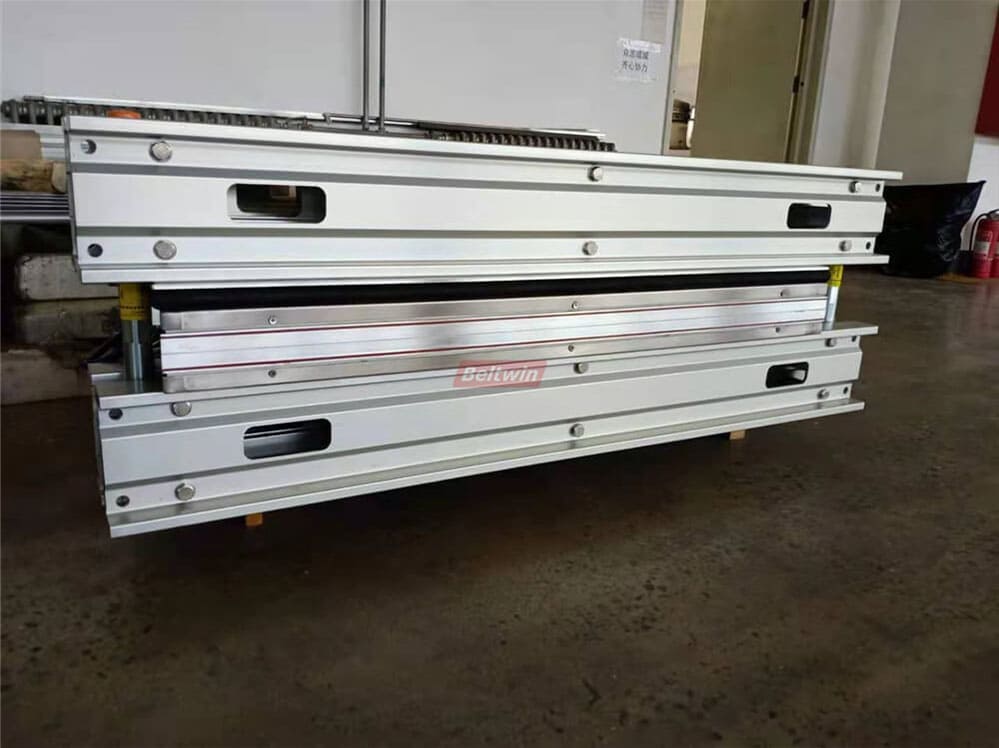

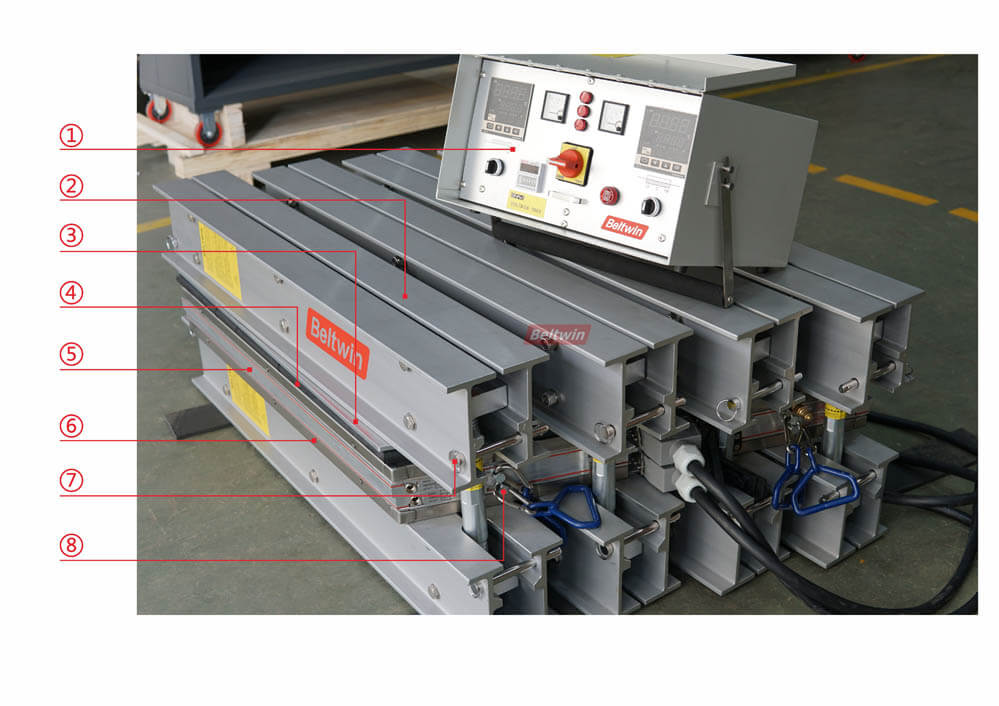

Componentes de la prensa de vulcanización Beltwin

1. Caja de control;
2. viga transversal (barras transversales);
3. Placa de aluminio uniforme a presión;
4. Bolsa de presión;
5. Placa de calentamiento superior;
6. Placa de calentamiento inferior;
7. pasador de seguridad;
8. Asa de platina.

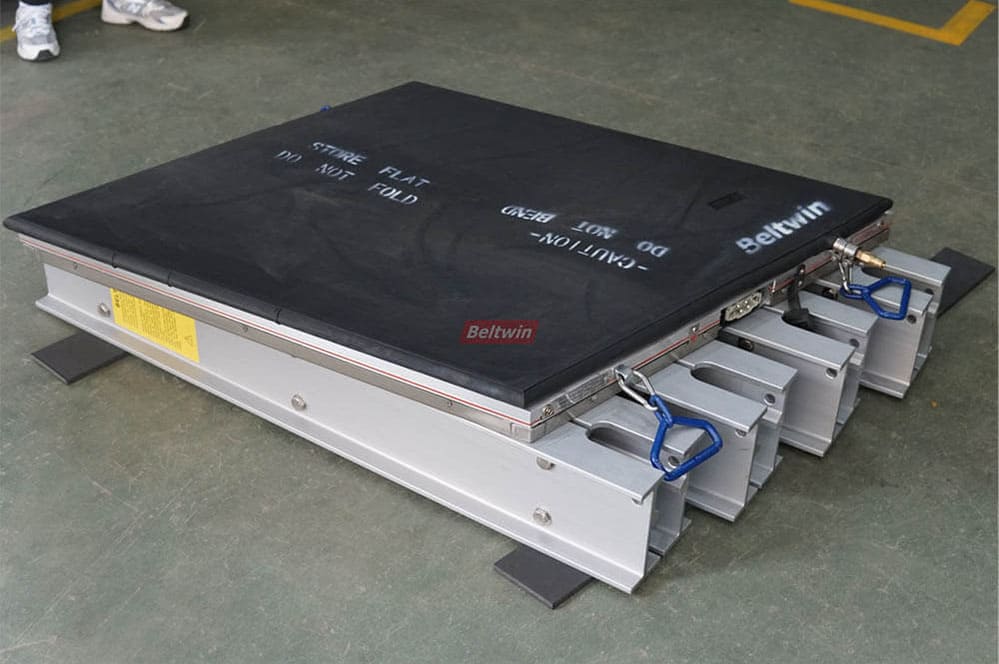

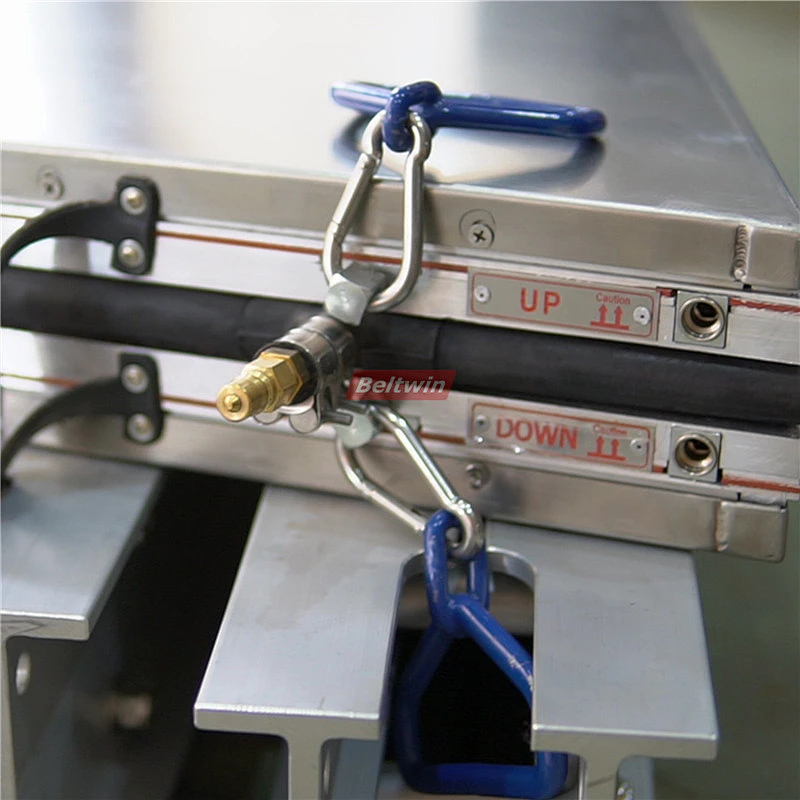

Placa de calentamiento

Placa calefactora Beltwin por medio de elementos calefactores de silicona e incluye embalaje aislante compuesto duradero.

Los conectores eléctricos resistentes y el pestillo a prueba de humedad mejoran la durabilidad de la prensa.

      1.La platina puede cubrir toda el área de empalme de la correa de goma durante el empalme y mantener la variación de +/- 5 grados Celsius en la temperatura de cocción de la superficie de la platina.
      2.Sistema rápido integral de refrigeración por agua. Sistema de enfriamiento de agua compuesto por un circuito cerrado de acero inoxidable, que ayuda a circular el agua a lo largo de los platos impulsado por una bomba de agua, permite que la temperatura baje de 145C a 75C en 10-15 minutos

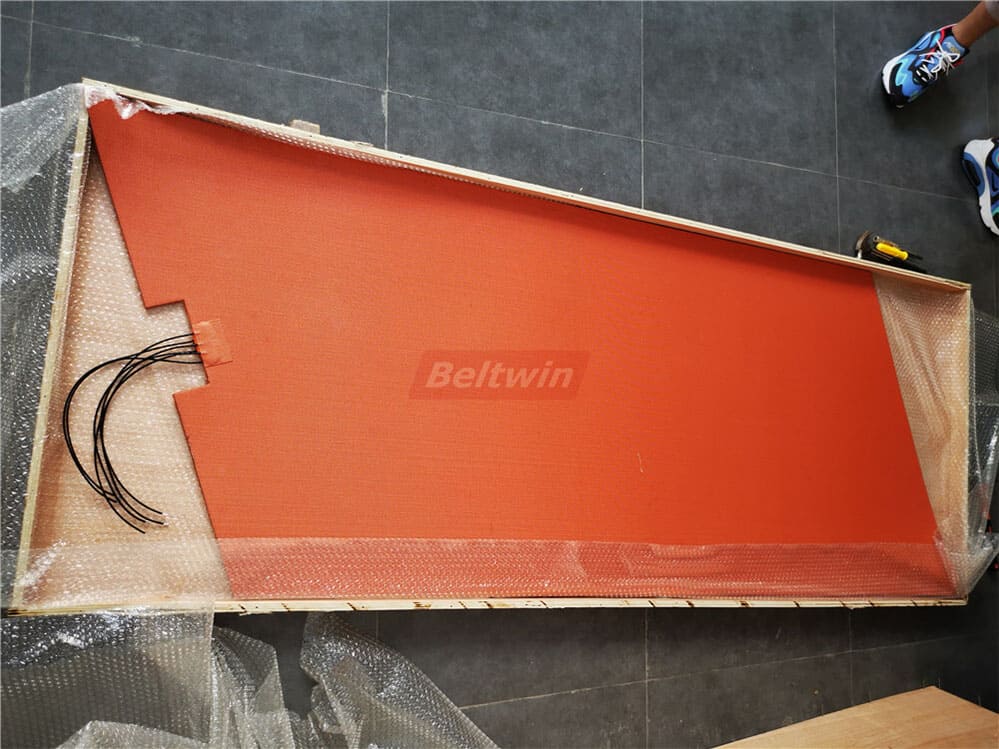

Elemento de calefacción

• Flexible y ofrece calefacción uniforme
• Elementos calefactores de silicona, embalaje aislante compuesto duradero, más seguro.
• Está totalmente sellado, estos elementos calefactores no pueden tocar el aire, mayor vida útil.
• Las conexiones eléctricas están selladas para resistir la humedad.
• Mantenimiento más fácil

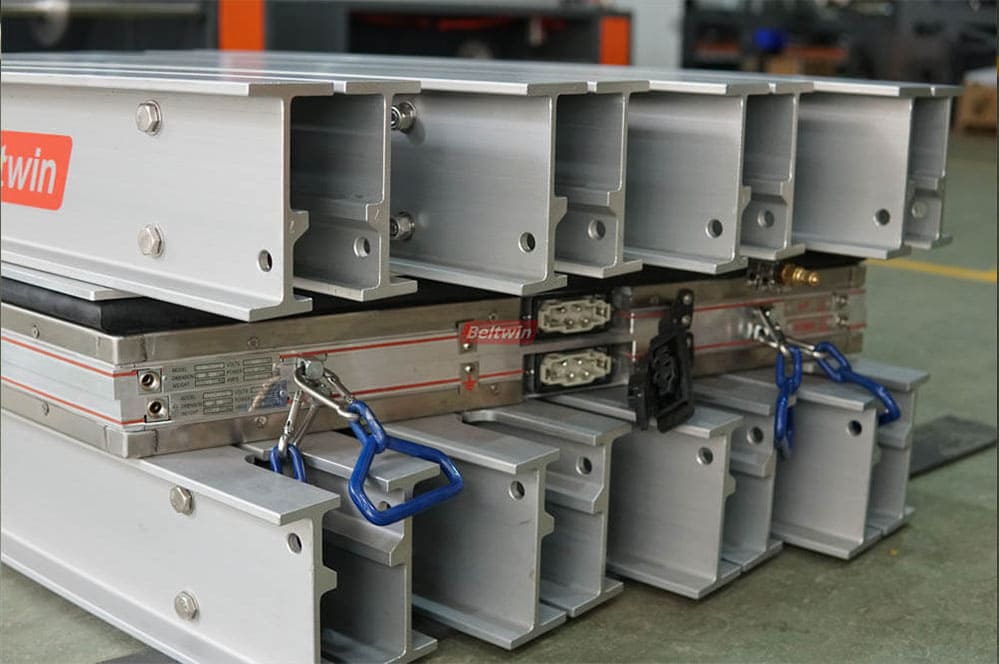

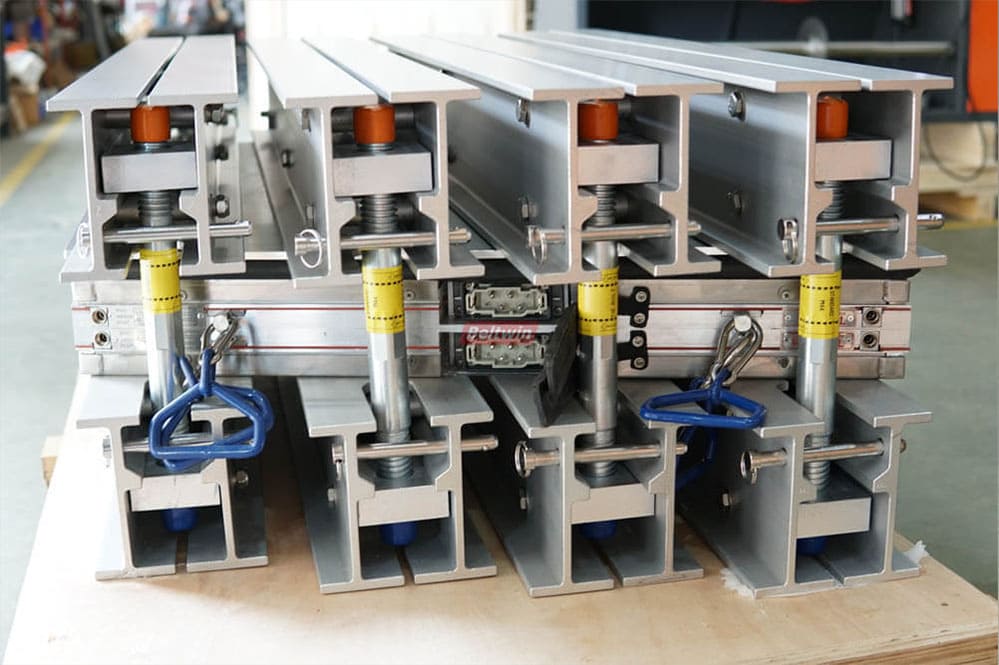

Viga transversal (barras transversales)

Las vigas están disponibles en varios perfiles y longitudes para proporcionar una solución personalizada para sus necesidades y están fabricadas con aluminio extruido de calidad, de peso ligero. Mejoramos el diseño de las vigas para asegurarnos de que la estructura de la viga se mantenga como original, más segura. Las vigas incluyen conjuntos de pernos/tuercas de acero de alta resistencia empotrados, material 45#; tiene un diseño de seguridad que puede bloquear el perno y la tuerca en la viga y ensamblar fácilmente a mano, sin necesidad de usar una llave de tensión para fijar la tuerca y el perno. También tenemos barras tipo E si lo necesita.

Vigas transversales tipo E: (EA EAX EB)

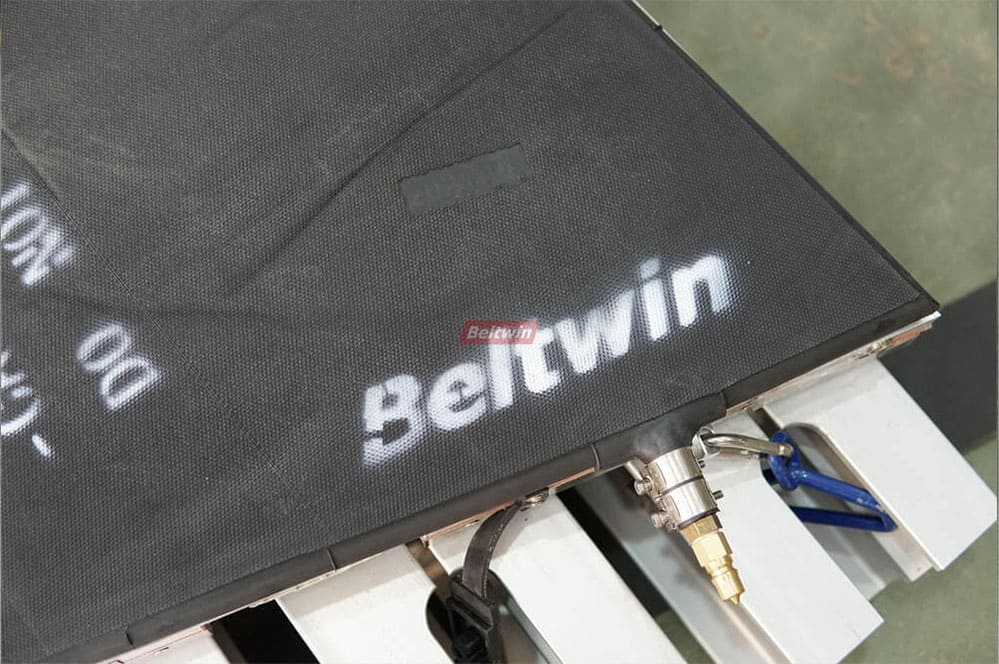

Sistema de presión de segunda generación

La bolsa de presión es uno de los sistemas más importantes del vulcanizador de caucho. La bolsa de presión Beltwin de segunda generación utiliza una producción de una sola pieza y está hecha de caucho reforzado con tela duradera. Peso ligero y nuevo diseño con caucho completo, suministro de presión uniforme, también se puede usar para presión de aire y agua. Garantiza una presión uniforme en toda el área de la platina. Presión de aire de hasta 100 psi (7 kg/cm²) o presión de agua para una presión de funcionamiento de hasta 200 psi (14 kg/cm²).

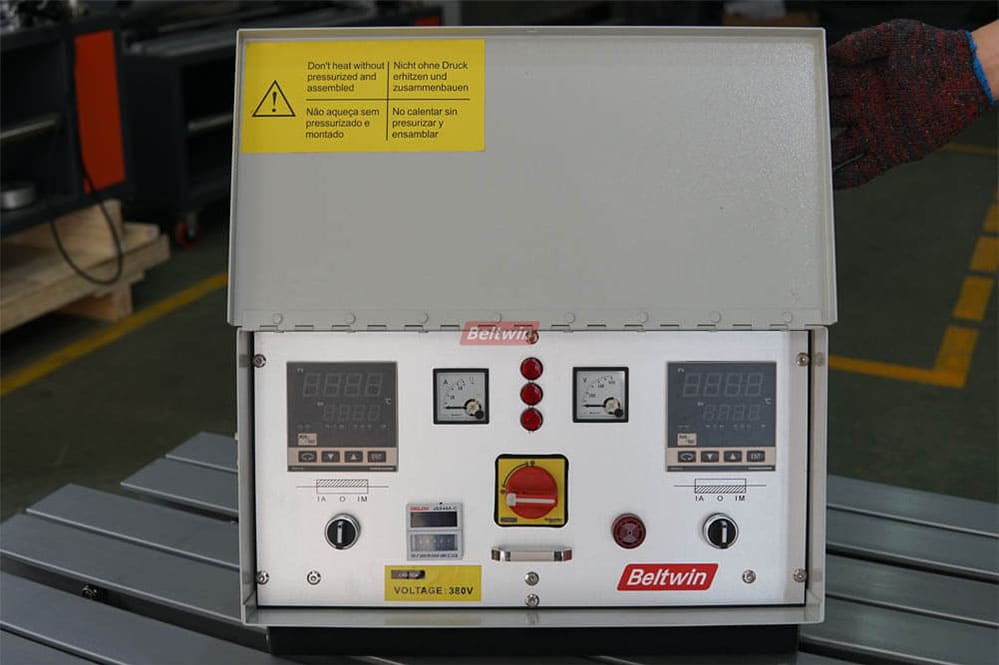

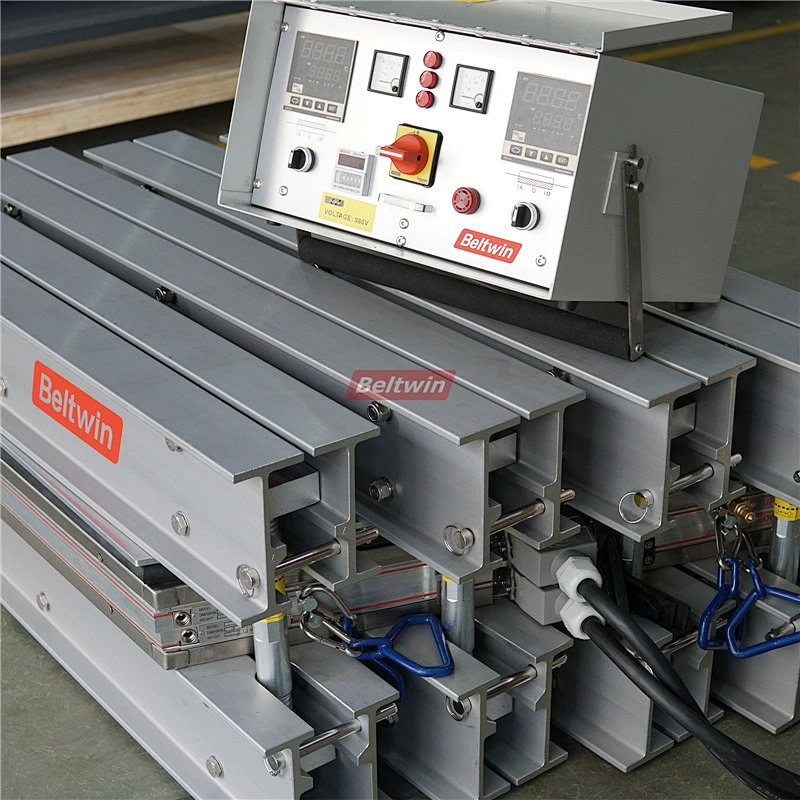

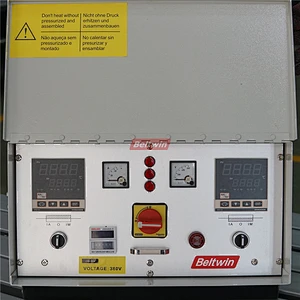

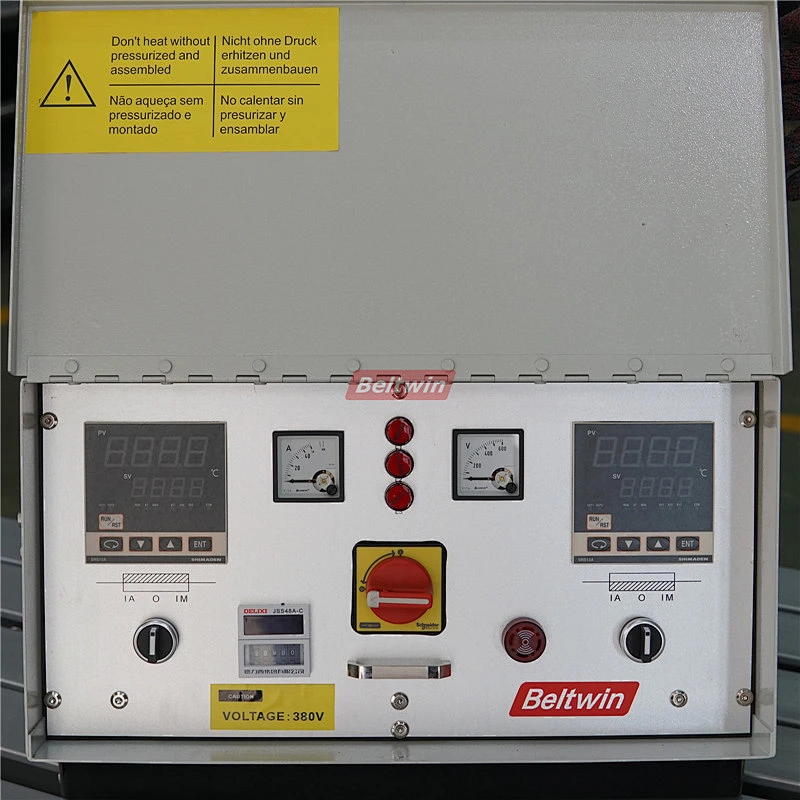

Controlador automático con cables

Una caja de control para 2 platinas. Después de configurar la temperatura de calentamiento de ambas placas, el tiempo de permanencia, la temperatura de enfriamiento y la presión, todo el proceso de empalme se ejecutará automáticamente. Zumbador automático de fin de ciclo. Incluye 2 unidades de control e indicación de temperatura digital SHIMADEN, 1 temporizador, 2 amperímetros y un voltímetro. El mismo estándar que Almex, fácil de cambiar por su antiguo sistema de control de prensas vulcanizadoras Almex. Más flexible y ahorra costes. Temperatura precisa y lectura, componentes eléctricos aprobados por CE.

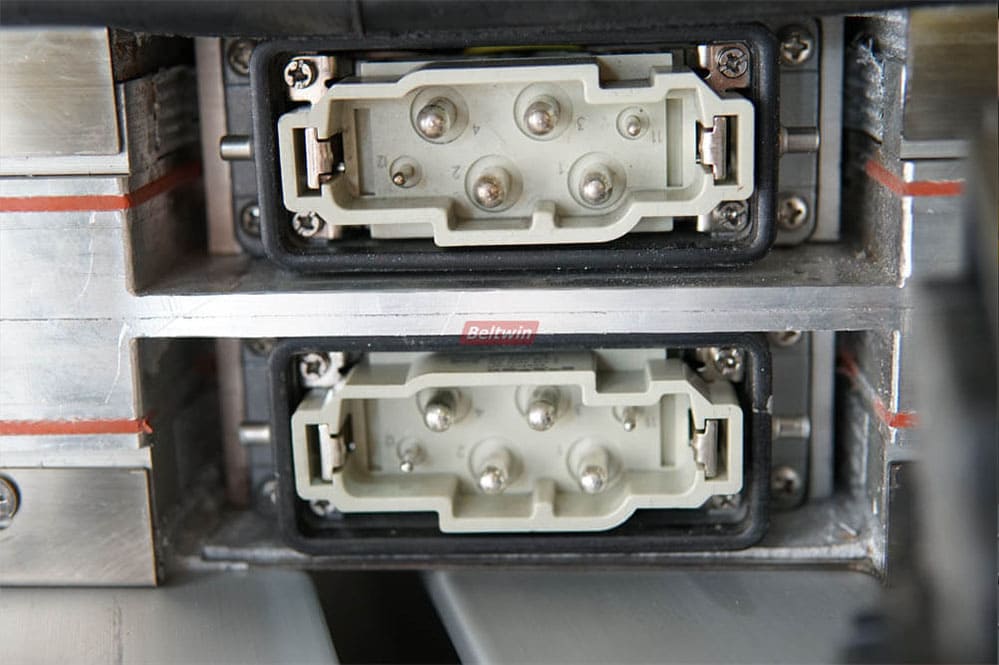

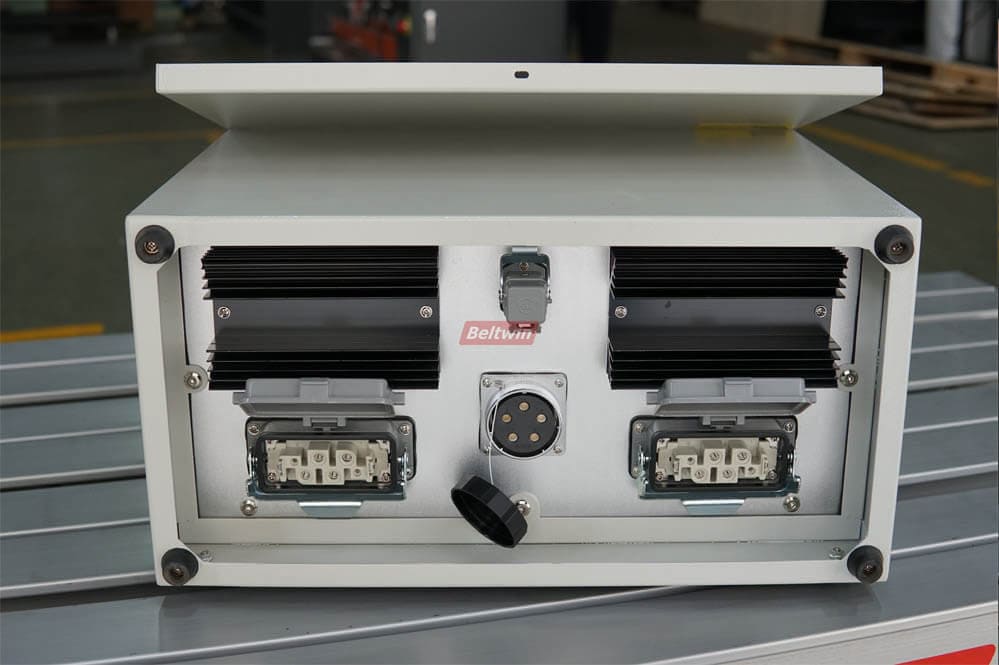

Conexión eléctrica de nuevo diseño, pines de conexión más grandes, asegúrese de que no se suelten fácilmente. Más fiable y seguro. Con conexión a tierra. Enchufes y tomas con marca"CE".

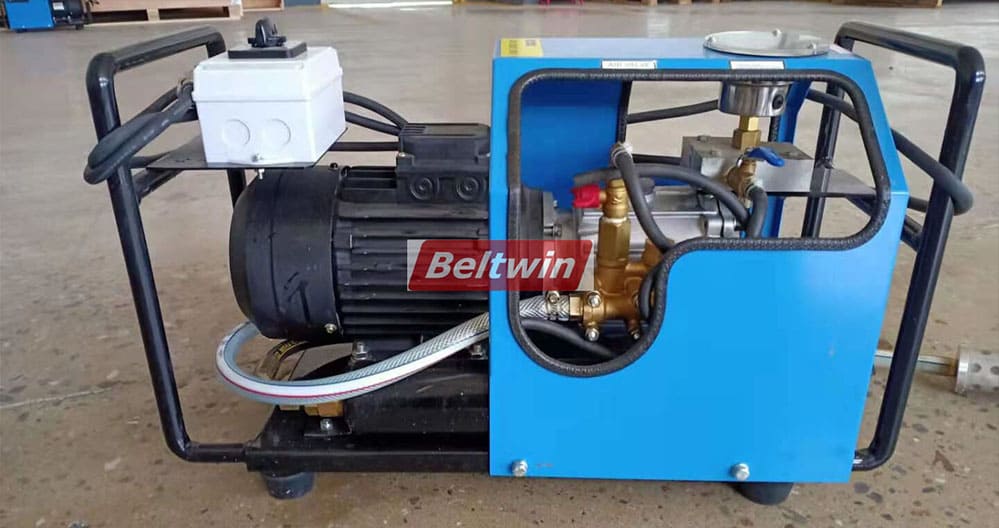

Bomba eléctrica para presión y refrigeración

La bomba puede aumentar/liberar la presión del agua y bombear agua para el sistema de refrigeración por agua.

¿Como ordenar?

Cuando realice el pedido, proporcione la información a continuación, nuestro ingeniero hará una solución para usted.

1. Ancho máximo de la correa
2. Longitud de la placa de calentamiento (o la longitud de empalme recomendada por el fabricante de la correa de suministro)
3. Correa de cable de acero o modelo de correa EP (por ejemplo EP800 / ST4500)
4. Tensión de trabajo
5. Requisitos de presión (para la correa EP, el estándar es de 100 PSI y el estándar del cordón de acero será de 200 PSI)
6. Grado de la placa de calentamiento (el estándar será de 17,3 grados)

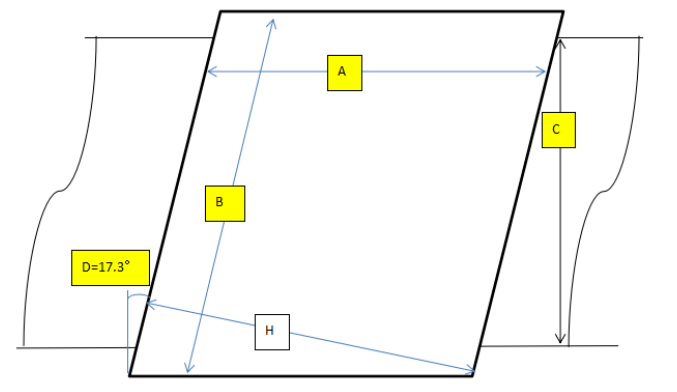

Dibujo de la placa de calentamiento del vulcanizador de correa:

1. Longitud de la placa de calentamiento a lo largo de la correa
2. Ancho de la placa de calentamiento a lo largo de la banda en el sesgo
3. Ancho del cinturón
4. Ángulo de sesgo

Estándar: 17,3 grados; Y 22° grado, rectángulo o cualquier otro bajo pedido

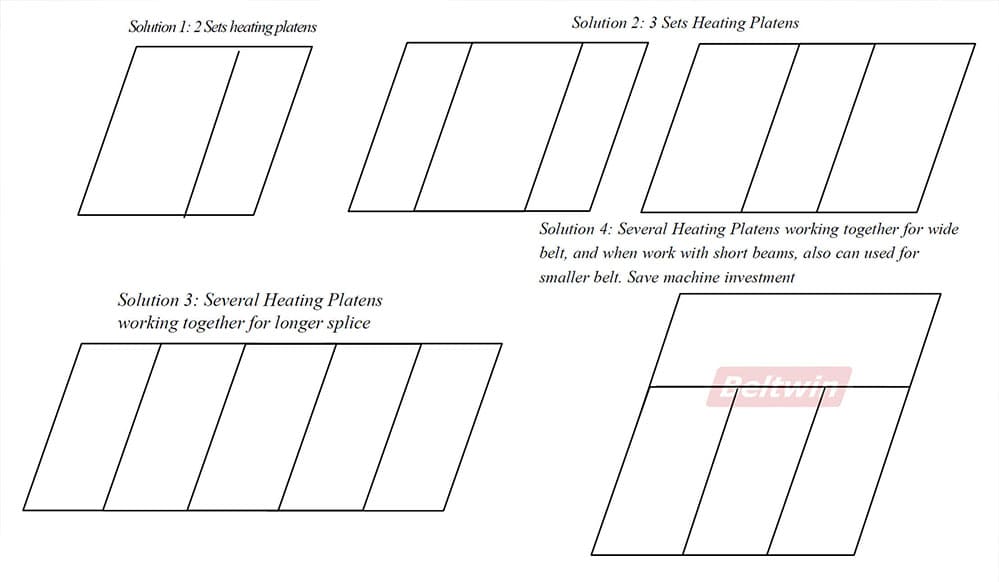

Soluciones de la prensa de vulcanización Beltwin:

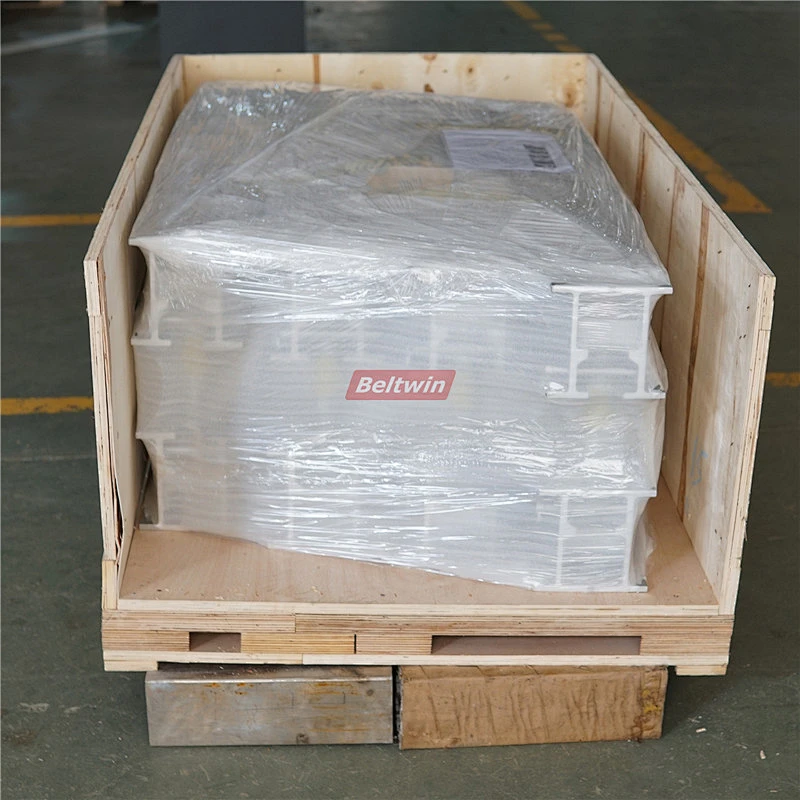

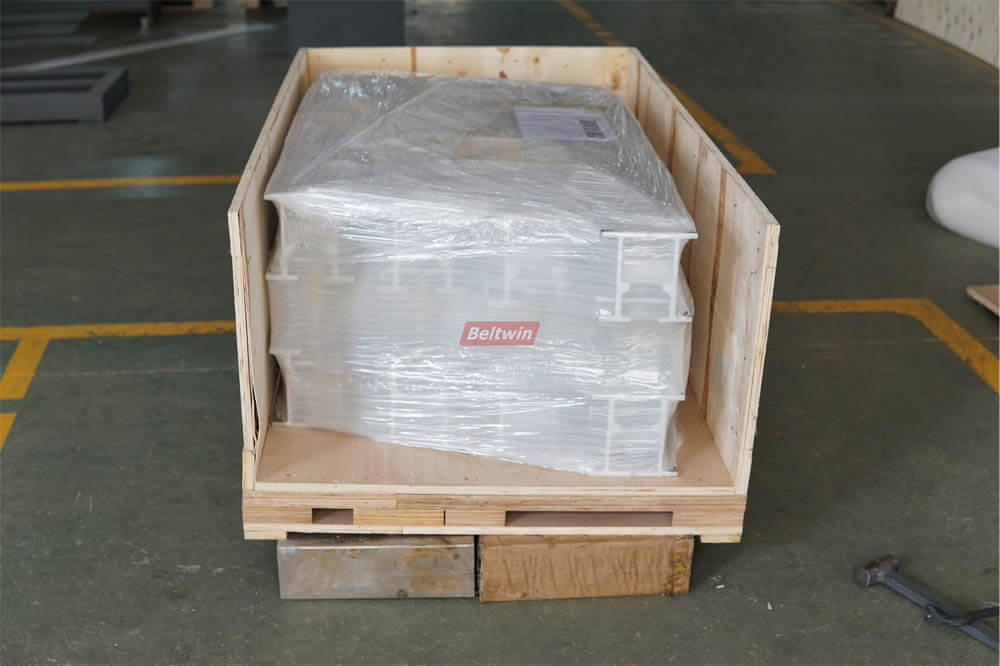

Foto de embalaje del vulcanizador de correa Beltwin:
