Máquina de soldadura de alta frecuencia de correa de transmisión positiva

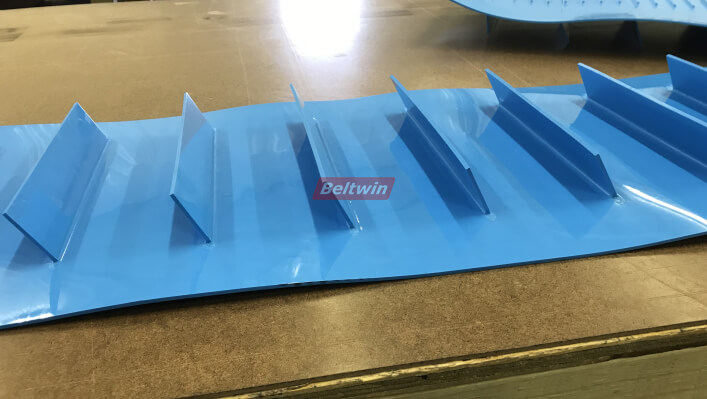

La máquina de soldadura de alta frecuencia BELTWIN se utiliza para fabricar fácilmente varios listones, escalones y paredes laterales.

La soldadura de alta frecuencia (HF) o soldadura por radiofrecuencia (RF) es la unión de material de PVC o PU mediante el suministro de energía HF en forma de campo electromagnético y presión al transportador de PVC o PU belt surfaces.

Información del Producto:

1. Potencia de la máquina: 12KW
2. Longitud de soldadura: listón, pared lateral, guía en V 500 ~ 600 mm a la vez
3. Ancho máximo de la correa: 1600 mm
4. Voltaje de trabajo: 380V 3 Fases, otro voltaje disponible a pedido

Opciones:

1. Cubierta de protección
2. Caja de control remoto

Nuestro soldador de alta frecuencia está hecho especialmente para la cinta transportadora que está hecha de PVC y TPU, cintas transportadoras, tacos en T y tacos fabricados, paredes laterales.

Rasgo:

1. Se utiliza para bandas industriales, bandas transportadoras, bandas de transmisión, deflectores, soldadura de paredes laterales
2. La ranura de la máquina es profunda y ancha. Es conveniente soldar un área grande.
3. Adopta un dispositivo de protección contra chispas de alta sensibilidad para evitar dañar el molde.
4. La longitud de soldadura se puede extender a 700 mm o más por una vez.
5. Caja de vibración de alta frecuencia cuadrada modelo europeo, más estable en salida.

Especificaciones técnicas:

• Salidas de potencia HF 12KW
• Salida de alta frecuencia estable
• Potencia de entrada: 18KVA
• Frecuencia de trabajo: 27,12 Mhz
• Fuente de alimentación: 3P 380V 50HZ
• Universal para tacos en T, tacos en X, tacos en L, paredes laterales, perfiles, guías en V, etc.
• Ciclos de soldadura HF automatizados
• Fácil configuración y operación
• Completamente protegido contra HF, toda la máquina bajo protección
• Con protección seria: la protección de resistencia actual, la protección contra chispas y la protección de freno de emergencia
• Tubo de vacío de alta calidad de CANON, fabricado en Japón.
• Usar sistema de elevación neumático
• Tamaño del plato de soldadura superior: 450*600 mm
• Tamaño de la mesa de trabajo: 800*800 mm
• Se puede utilizar para diversos grosores de material y alturas de tacos/paredes laterales (hasta 120 mm)

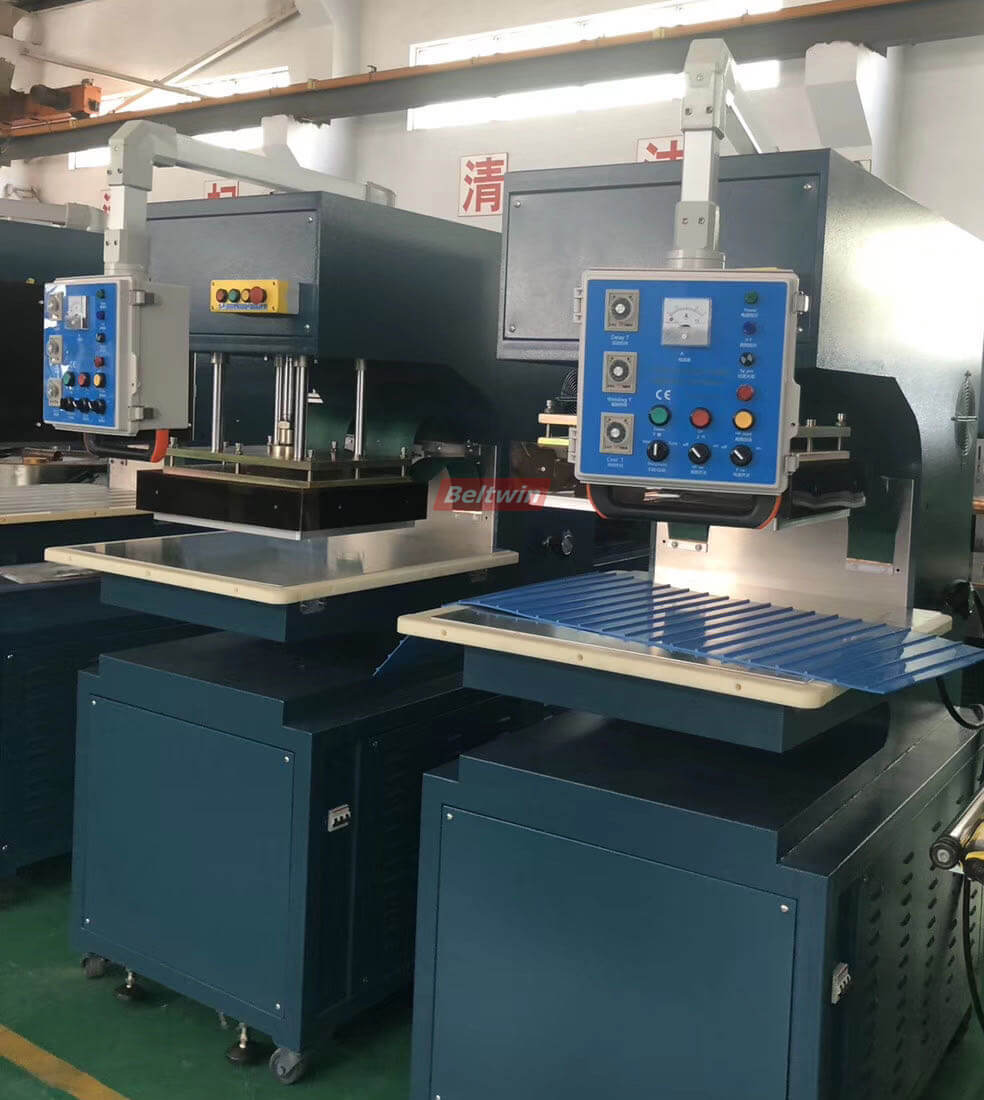

1.Fotos para máquina de alta frecuencia

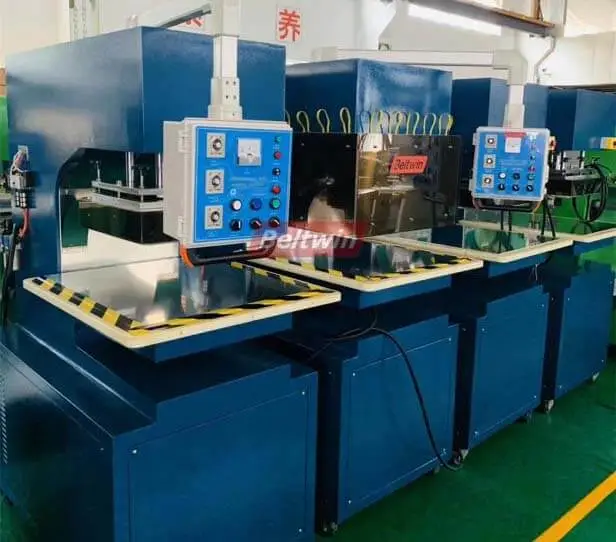

Máquina de alta frecuencia de 12KW:

La placa de calentamiento inferior es de 800x800 mm, puede soldar listones o paredes laterales de 500 mm de longitud al mismo tiempo.

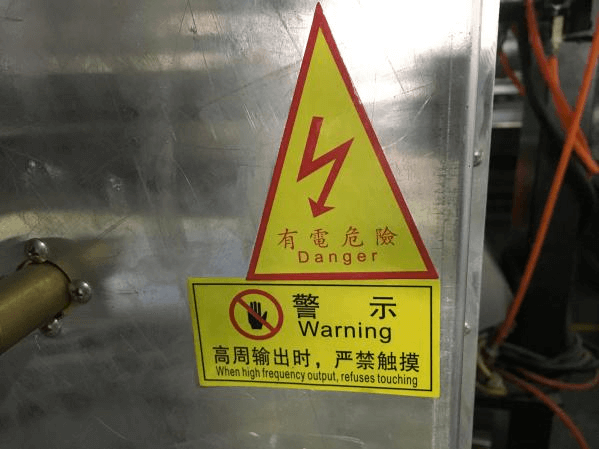

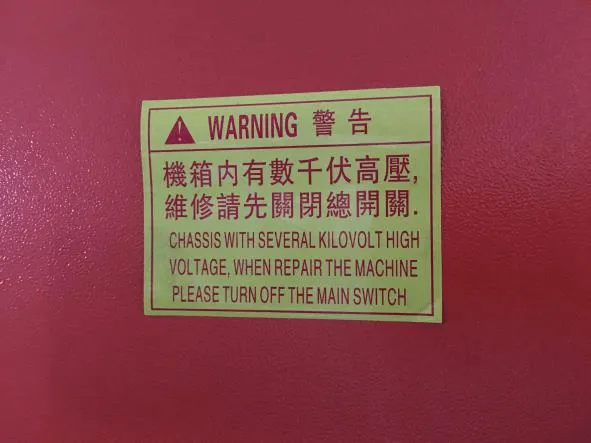

2.Marca de seguridad

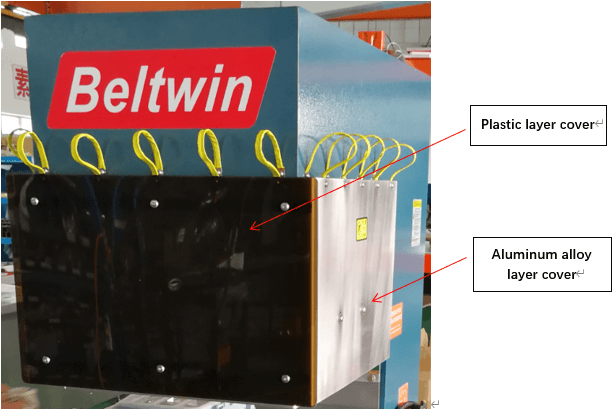

3.Cubierta de protección

Con cubierta de protección, ofrece protección adicional. Proteja al operador lejos del peligro eléctrico y aísle la radiación. La máquina solo comenzará a funcionar hasta que baje la cubierta. Está diseñado como protección de doble capa, aleación de aluminio y cubierta de material plástico.

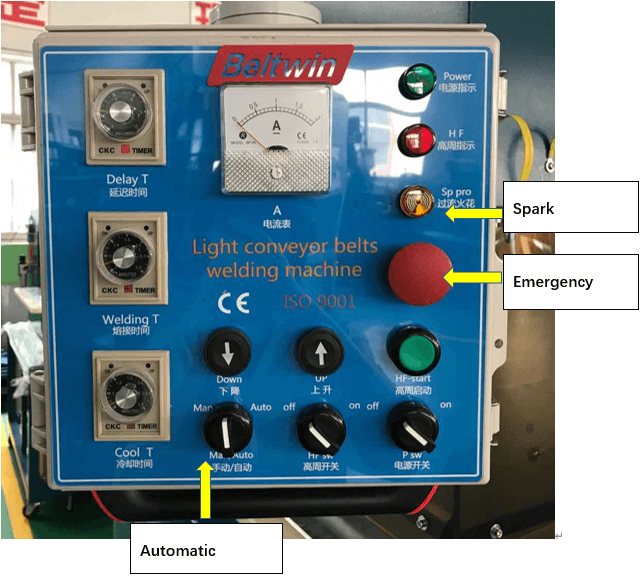

4.Panel de control:

Para calas y flancos de 3 mm de espesor:

Tiempo de retardo: configúralo en 3S
Tiempo de soldadura: 50S
(Puede ajustar el tiempo de acuerdo con el caso real cuando el material es demasiado grueso o demasiado delgado, lentamente por 5S
intervalo )
Tiempo de enfriamiento: 45S
Tiempo de subida: 3S
Contador: 0,5-0,6 para listones y paredes laterales de PVC
0.8-1.0 para calas y flancos de PU.

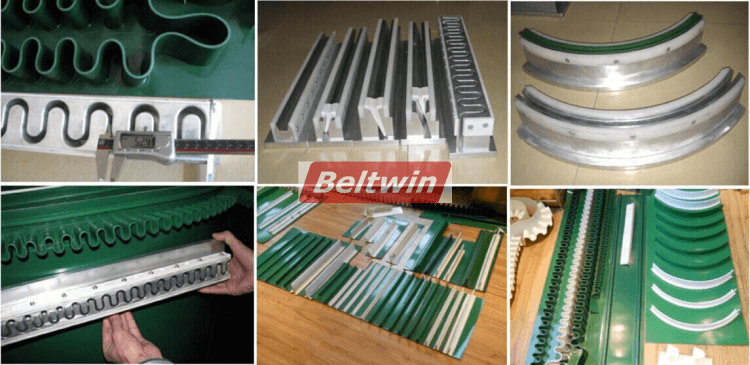

5.Moldes de perfil

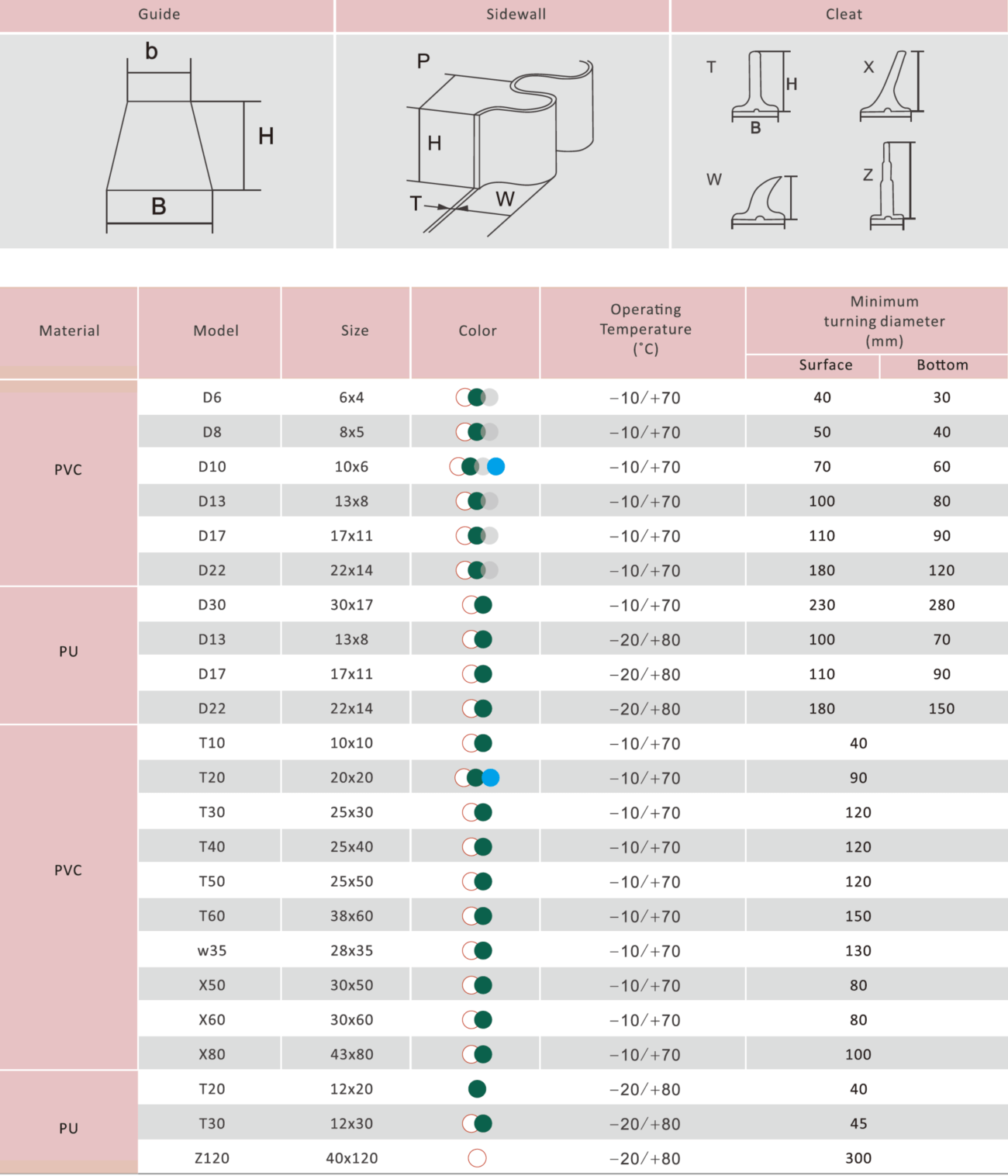

La máquina HF necesita molde para terminar el trabajo de soldadura, con respecto al molde, enumeramos algunos tamaños normales a su elección, y la longitud estándar del molde es de 500 mm.

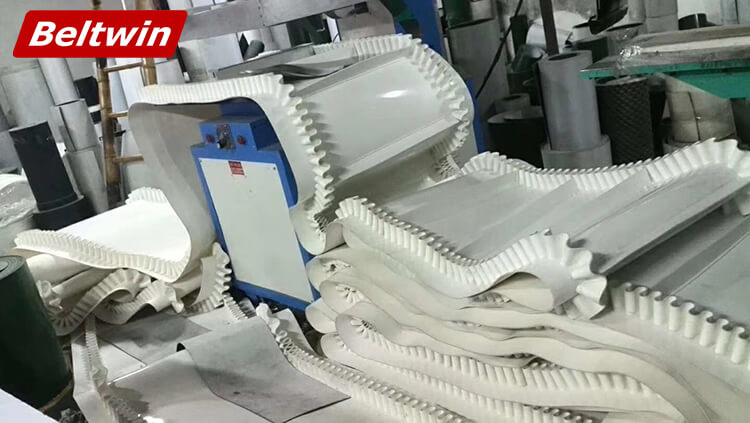

6.Máquina de alta frecuencia para correa Thermodrive:

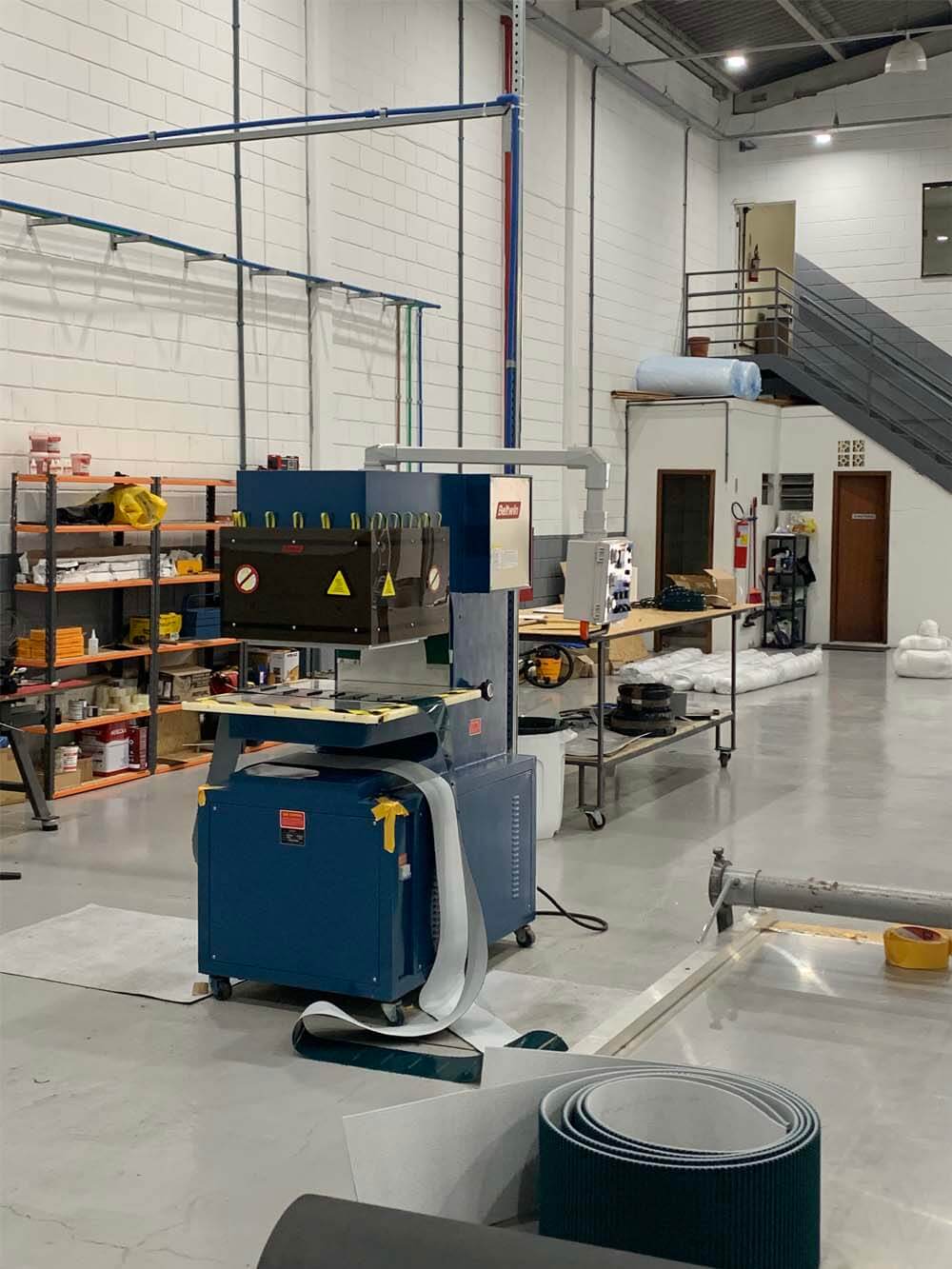

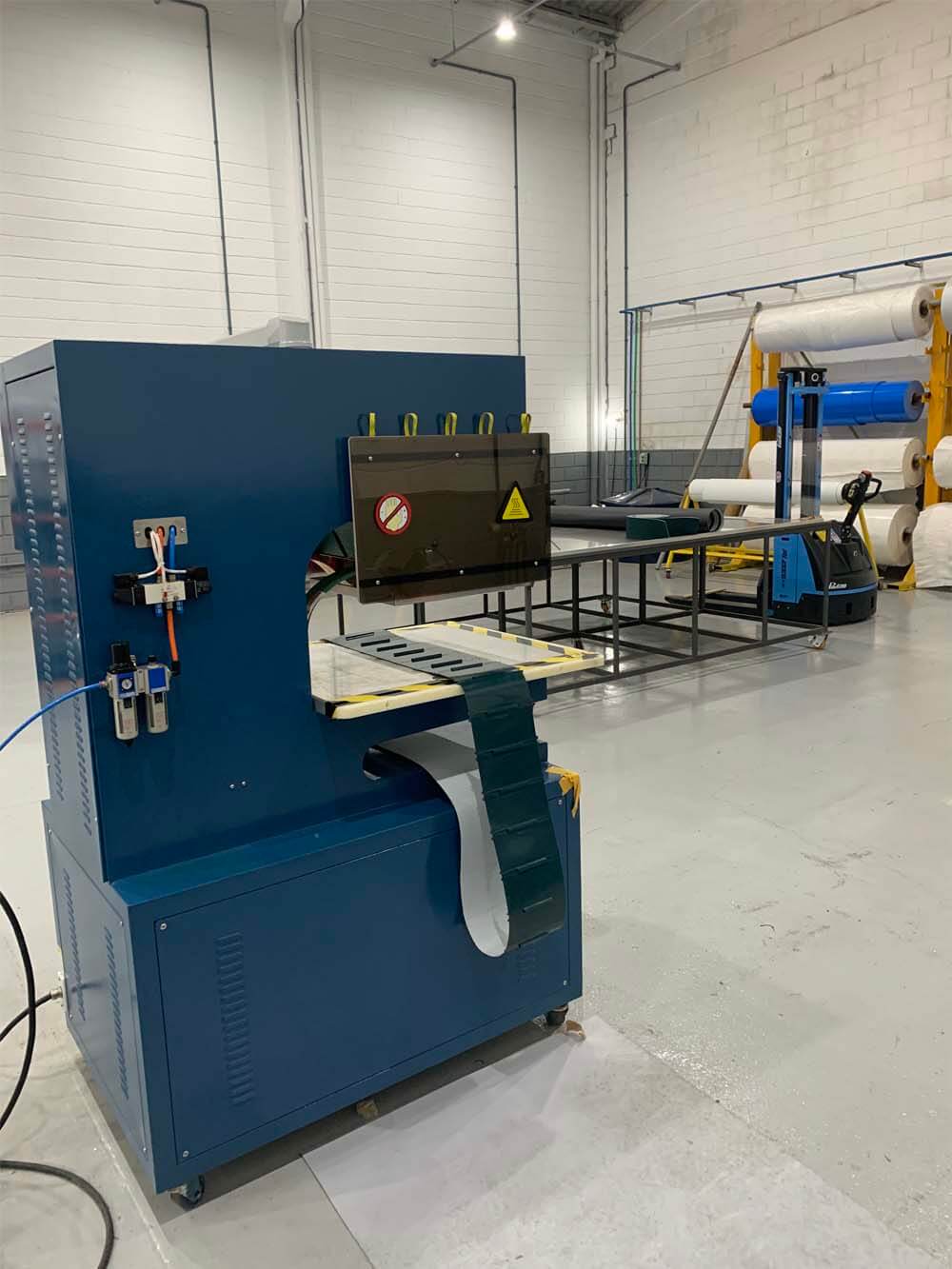

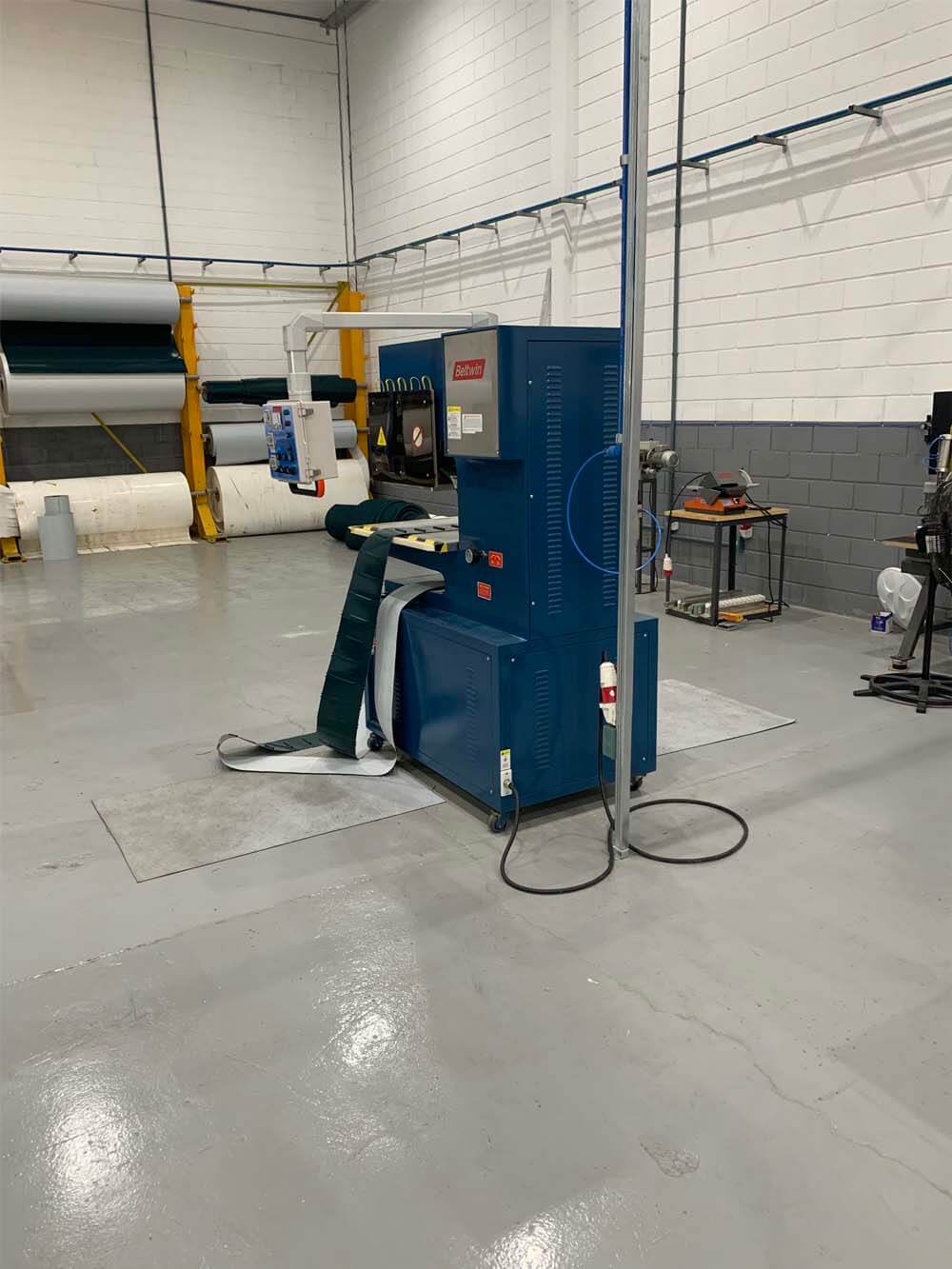

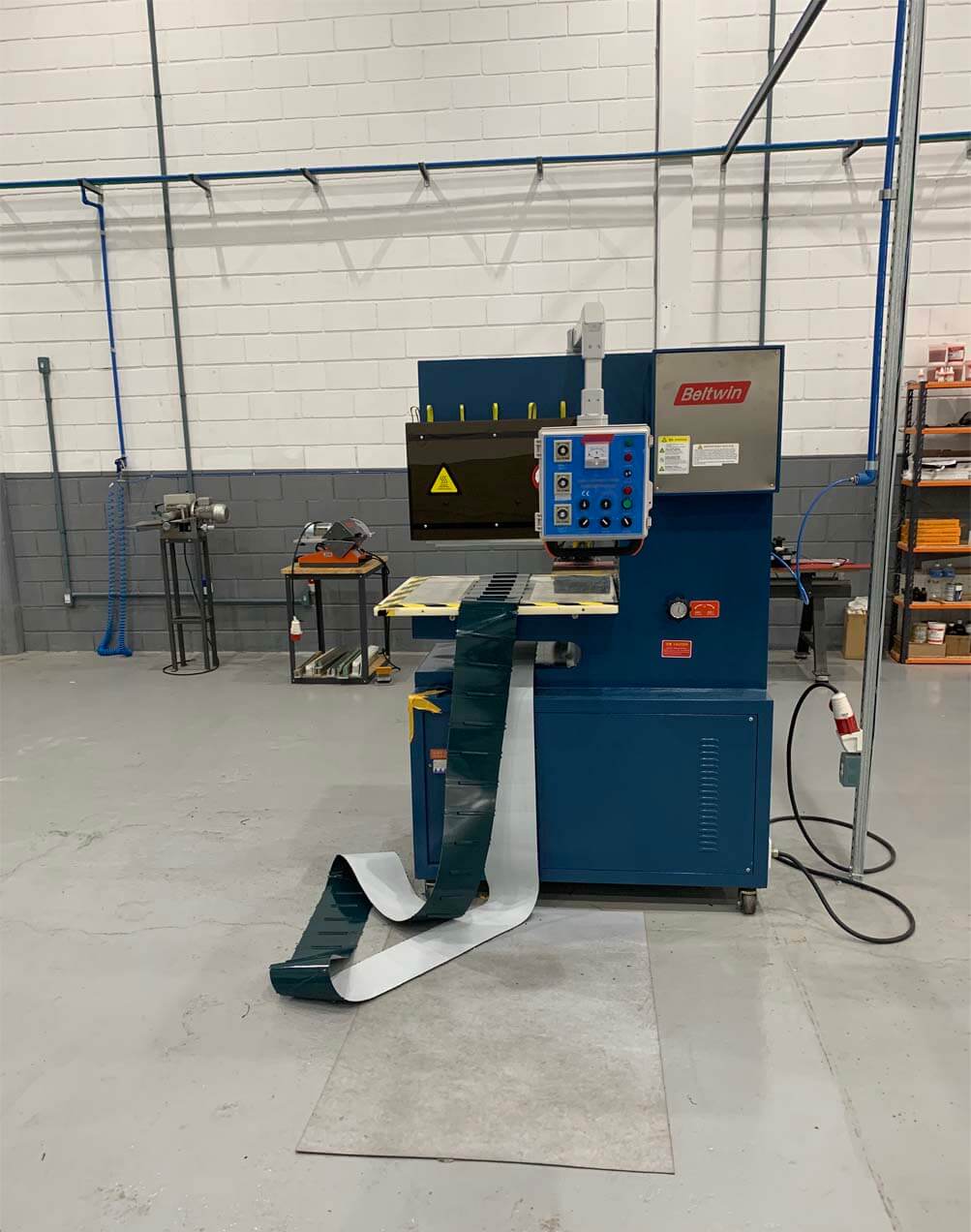

7.Uso de máquinas de alta frecuencia en el sitio:
